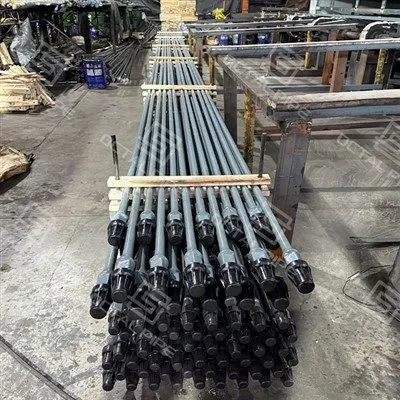

Морон Род

морон прачкисе елементи на жици со висока јачина-шипки што се користат во системите за пумпање (подигање на шипки) со греда за пренос на возвратно движење од единицата за површинско пумпање до пумпата за долна дупка. Целосната низа на шипки обично вклучува шипки за цицање, шипки за пони, спојки и шипки за мијалник, со полиран прачка на бунарот што минува низ кутијата за полнење. Octal Pipe обезбедува челични (цврсти) шипки за цицање во сите вообичаени големини и класи, како и шипки за цицање од фиберглас за намалување на тежината и отпорност на корозија.

Опсег на снабдување (типично):

• Надворешен дијаметар (OD):5/8 во до 1-3/4 инчи (целосен опсег по API 11B и октален каталог за наследство).
• Должини: 25 стапки или 30 стапки за шипки за морон; Пони прачки од 2–10 стапки.
• Видови прачки:Шипки за морон, шипки за пони, полирани шипки, шипки за мијалник; специјални варијанти како што се погонски/анти-превртување/централизирани прачки достапни на барање.

Кога вашите бунари за пумпање со зраци почнуваат да го губат времето на работа, причината е често едноставна:погрешен избор на оценки, абење на спојката во отстапени бунари или оштетени нишки што не се надополнуваат-. Набавката потоа заглавува со дојдовни инспекциски спорови, исчезнати записи и неуспеси на терен.

Список за проверка на брз купувач (испратете со RFQ):Серија OD и должина, степен, тип на спојка (T или SM; FS или SH), услови на бунар (корозија/отстапување), потребни документи и кој било опсег на NDT.

Поставувањето на пумпата за цицање е исто толку доверливо како и изборот на жици за прачка. На PO, купувачите обично го заклучуваат степенот на шипката, навојот за игла/кутија, класата на спојување и каква било заштита од корозија/абење, така што низата на шипката одговара на оптоварувањето на пумпата и условите на добро.

• Профил на оптоварување на пумпата: Поврзете ги степенот и дијаметарот на прачката со максималните оптоварувања и програмата за удар.
• Околина за корозија: наведете ја тенденцијата на CO2/H2S и намалувањето на течноста за да изберете опции за заштита.
• Нишка + контрола на спојување: наведете ја формата на нишката и класата на спојување за да ги намалите- проблемите.
• Дисциплина за мерење: Заеднички-со-заедничка листа за обележување и пакување за да се намалат мешањата на местата-заеднички-.

Стандард:Спецификации на API 11B – „Проводи за цицање и шипки-поврзани“ (најновиот опсег вклучува челични и FRP прачки, спојки, под-спојки, полирани шипки и облоги, мерачи на конец и методи за тестирање).

Оценки на челик (API):C, K, D, KD, HL, HY – избрани според длабочината на бунарот, оптоварувањето, отстапувањето и корозивноста. (Октален каталог на наследство)

Типични материјали (челични прачки):AISI 4130M/4138M/4142M/4330M/8630 (Октален наследен ресурс).

Стапка за вшмукување од фиберглас (FRP):API 11B- ги покриваше шипките од FRP за придобивките од тежината и корозијата.

Основен оперативен тек на системот за пумпање како подолу

Преглед на системот: чудак и поврзувачка прачка ја придвижуваат шипката за морон да се движи нагоре и надолу во длабоките бунари.

Работен механизам:

Удар: Создава негативен притисок.

Нагорен удар: Го крева маслото на површината преку производните цевки.

Технички карактеристики:

Работно оптоварување: 15-45 kN

Температурен опсег: -40 степени до 150 степени

Погоден за: конвенционални нафтени полиња, платформи на брегот, бунари со висока вода

Клучни предности: висока јачина, отпорност на корозија, прецизни врски

• Номинална OD:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", до 1-3/4" (засновано на проект).
• Форми на нишки:Навои за шипки за цицање API за игла/кутија по API 11B; PR (Polished Rod) игла на полирани прачки каде што е наведено; мерачи и процедури за мерење по API 11B.
• Исправност и толеранции:Како што е наведено во API 11B (излевање, димензии на крајот, толеранции на конец).

Во отстапените бунари, спојката обично е првата компонента што ја плаќа цената-затоа што еконтакт + триење + клиренсжариште. Ако изборот на спојката е нејасен („стандардна спојка“) не го гледате проблемот во фазата на ПО; го гледате подоцна какобрзо абење на спојката, абење на цевки, однесување со топла жици и{0}}доцнења.

Октални залихиAPI 11B спојкикако контролирана системска ставка (не како додаток{0}} на стока):Класа Т / Класа СМ, Целосна големина (FS) / Тенка дупка (SH), со инспекциски докази што ви помагаат да ги поминете дојдовните проверки и да ги намалите изненадувањата на терен.

Избор на спојување (што го одредувате, што добивате)

Што го прави овој „октал“ наместо генерички:ние не ги набројуваме само видовите на спојки-ние ви помагаме да нарачате спојка што одговара на вистинскиот двигател на абење (отстапување/абразија/клиренс), а одлуката за спојување ја одржуваме „ревидирана“ со записите што може да ги поднесат набавките и инспекторите да се одјават.

Што контролираме за да ги намалиме проблемите поврзани со спојувањето-

Интегритет на нишката (не слогани):мерење на целосни нишки (приклучок/прстен) + визуелни проверки на нишки по опсег на API 11B.

Тврдост на спојување на пост{0}}топлина-третман:Спојките од класа Т обично се контролираат наоколуHRA 56–62(и потврдено по потреба).

Процес фокусиран на носење- за класа SM:депониран слој од тврда легура со процесна контрола насочена кон отстапени/абразивни сервисни перформанси.

Заштита на конец при превозот:заштитници за навои + заштеда на простор-, стабилни снопови (аголни челични/завртки) за да се намали оштетувањето пред да ги допре шипките.

Намален резултат на проблеми:помалку-отфрлања на шминка, помалку проблеми со отпадот за спојување и помалку спорови „изгледаше добро при пристигнувањето, но не успеа во сервисот“.

Полирани шипки (површински шипки) - Табела со спецификации за набавки

Стапчиња за цицање од фиберглас (FRP) - Табела со спецификации за набавка

• Изработка и ковање челик:Легуриран челик избран по одделение → палка → вознемирено ковање на краевите.
• Термичка обработка:Нормализирајте го + темпераментот (или гаснење и темперамент по дизајн) за да достигнете механички својства и цврстина на јадрото; контролиран крај-нарушена цврстина за заштита на корените на конецот. (Реф. 4138М пракса)
• Завршување:Застрелан-минирање/исправување, сечење/валање на конец по API, заштитни облоги, навлажнување на конец и заштитници.
• Обележување и следливост:Оценка, OD, должина, број на топлина и API монограм како што е применливо.

Морон Род Крај Ковањето



Крајот на шипката се загрева до приближно 1200 степени во индукциски грејач, потоа се става во матрица и се формира под висок притисок. Ова создава рамо поголемо во дијаметар од телото на шипката.

Значење

Рафинирање на структурата на житото: Процесот на ковање го подобрува протокот на материјалот и ги елиминира внатрешните дефекти.

Зајакнување на силата: значително ја зголемува јачината на замор и носивоста-.

Критична доверливост: осигурува дека шипката може да издржи повторени циклуси на оптоварување на истегнување во опкружувања со долна дупка.

ЦПУ вртење на морон прачки



Користејќи струг со компјутерска нумеричка контрола (CNC), крајот на фалсификуваната прачка е прецизно обработен според програмираните спецификации. Ова создава високо-прецизни нишки за поврзување (како API изменета квадратна нишка) со точна прецизност на димензиите.

Значење

Прецизна обработка: Гарантира конзистентни димензии, форма и чекор на конецот низ сите прачки.

Доверливост на врската: Обезбедува цврсти, сигурни врски на шипките за да се спречат потенцијални дефекти во дупката.

Ефикасност на производството: Автоматскиот процес овозможува стабилно-производство со голем волумен.

Зголемена издржливост: Произведува супериорна завршница на површината, намалувајќи ги точките на стрес и продолжувајќи го животниот век на замор на шипката.

Термички третман со морон со прачка



Внимателно контролирано загревање проследено со брзо ладење (калење), потоа повторно-загреано на пониска температура (калење) за да се оптимизираат својствата на материјалот.

Значење

Структурна трансформација: Гаснењето создава екстремна цврстина и цврстина.

Зајакнување на цврстина: Калењето ја намалува кршливоста, подобрувајќи ја севкупната еластичност на материјалот.

Оперативна издржливост: Овозможува прачката да издржи милиони циклуси на стрес под земја без деформација или дефект.



Состојба (што се случува на терен)
Бунар за подигнување на шипка работи во aотстапен профил. Низата почнува да се прикажувабрзо абење на спојката, повремени скокови на вртежниот момент и „случајни“ сочинуваат-доцнења на опремата-обично кога конците се пробиваат при ракување или кога изборот на спојката не одговара на условите за клиренс/абење.

Загриженост на купувачот (за што се обвинува набавката)

• „Купивме прачки, но спојките брзо се укинуваат.
• „Времето на опремата е залудно потрошено бидејќи врските не се формираат глатко“.
• „Инспекцијата што доаѓа е бавна бидејќи документацијата не докажува контрола или цврстина на конецот.
• „Потребна ни е повторлива спецификација за следната серија, а не пробна-и-грешка“.

Октално решение (што правиме поинаку, со специфики против кои можете да нарачате)

• Избор изграден околу двигателот на абење:ја потврдуваме сериозноста на отстапувањето + ограничувањата за клиренсот, а потоа препорачувамеКласа Т наспроти Класа СМ спојкииФС наспроти Шврз основа на тоа што всушност предизвикува неуспеси во вашите бунари (абење/чистење, не генерички „стандард“).
• Контрола за поврзување што можете да ја потврдите:прачки/спојки брод созаштитници на конец, а пакувањето вклучувазаписи за мерење на нишки(приклучок/прстен) за да може вашиот инспекциски тим да го затвори приемот побрзо.
• Цврстина и механички докази каде што е важно:Проверките на спојката и прачките се снимаат (цврстина + механички тестови по одделение) за да се намалат аргументите подоцна кога абењето ќе се појави рано.
• NDT кога ќе го наведете:ако вашиот ITP/PO бара UT/MT за дефинираните зони, ние ги снабдувамеизвестува НДТсо опсег и основа за прифаќање-без нејасен јазик „Достапен NDT“.

Намалени проблеми (што се подобрува по породувањето)

Помалку-абење-неуспеси предизвикани од спојката бидејќи нарачката ги вклучувадесна класа на спојка + геометријаза отстапување/прочистување.

Помалку проблеми со-страна сочинување- бидејќи нишките се заштитени игадење е документирано.

Побрза дојдовна инспекција бидејќи напакетот документи се совпаѓа со вистинските проверки за прифаќање(следливост, мерење, цврстина/механички резултати и НДТ извештаи кога е наведено).

Octal Pipe работи како адобавувач на прачка за моронза проекти за пумпање прачки каде што на купувачите им е потребна конзистентна контрола на степенот/должината, заедничката следливост и дисциплина за пакување за извоз за брзо примање и преглед- на локацијата.

• Еден PO, еден усогласен систем:Челични прачки, FRP прачки,Класа Т / Класа СМ спојки (FS/SH), полирани шипки, шипки за пони, шипки за мијалник-за да не управувате со повеќе продавачи и неусогласени врски.
• Избор на оценки што ја намалува преработката:Се совпаѓамеAPI 11B одделение + тип на спојкана вашите двигатели за оптоварување, отстапување и корозија, потоа сумирајте ја логиката на селекција за да биде полесно внатрешното одобрување.
• Прифатен-готов пакет документи:Секоја пратка е поддржана одMTC/CMTR, записи за димензионални и исправност, докази за мерење на нишки, извештаи за механички и цврстина, иNDT известува кога е одредено-за да не се претвори дојдовната проверка во бркање по е-пошта.
• Спречувањето на оштетувањето на конецот е дел од QA:Заштитниците на конците + стабилното врзување/обележување помагаат да се спречат проблемите „изгледа добро, нема да се надокнади“ што се појавуваат само кога опремата чека.
• Испорака што можете да ја планирате околу:Вообичаените големини може да се организираат од залиха; посебните барања се цитирани со јасен план{0}}време и пакување (за логистиката да не стане скриена критична патека).

Контактирајте сега

Ако сте изворисе продава прачка за морон, најбрзиот начин да добиете споредлива понуда е да испратите: степен, дијаметар, опсег на должина, тип на конец, барање за спојување и какви било барања за заштита од корозија или абење, плус инструкции за дестинација и пакување.

Најчесто поставувани прашања



П1:Како да ја изберам вистинската класа на шипки API 11B (C, D, K/KD, HL/HY)?

О: Изберете врз основа на возачот за вистински неуспех:оптоварување/замор, корозија (H2S/CO2/хлориди), иотстапување носат. Ако корозијата е двигател, поголемата јачина сама по себе нема да го реши-оценката и изборот на спојката мора да одговара на околината.

П2: Кои големини и должини се најчести за API 11B прачки за цицање?

О: Повеќето нарачки се фокусираат на5/8" до 1-1/8"во25 стапки или 30 стапкисерија, плуспони прачкиза растојание. Стандардизирањето на сериите со една големина/должина го поедноставува порибувањето и ја намалува мешаницата-.

П3: Кои документи треба да доаѓаат со API 11B морон прачки и спојки?

О: Најмалку:следливост на материјалот (MTC/CMTR), записи за мерење на навој, проверки на димензионални/правилности, резултати од механички тестови и извештаи за цврстина. Додадетеизвестуваат од УТ/МТсамо кога вашиот PO/ITP бара NDT.

Сертификати



CE сертификат

ISO 9001 сертификат

API Q1 сертификат

ABS сертификат

Сертификат AP-5L

Сертификат API-5CT



ОД:5/8", 3/4", 7/8", 1", 1-1/8", 1-1/4", 1-1/2", до 1-3/4"

Должина:25 ft / 30 ft прачки; Пони прачки од 2–10 стапки

Оценки:C, K, D, KD, HL, HY

Материјали: 4130M, 4138M, 4142M, 4330M, 8630

Спојки:Класа Т (FS/SH), Класа SM (FS/SH), под-спојки

Додатоци:Полирани шипки, шипки за мијалник, централизатори, хардвер со жици со шипки (наследни каталози за октал и API 11B)
