Дупчалка

Вежба цевкае челична жица за дупчалка цевчеста со вознемирени краеви и заварени зглобови на алатот, произведена и проверена според API Spec 5DP, така што набавката може да го заклучи прифаќањето, следливоста и{1}}доверливоста пред цевката да стигне до платформата.

Како производител на цевки за дупчење, Octal Pipe се фокусира на контролните точки на дефект-заварување на зглобот на алатот, интегритетот на навојот и евиденцијата на нивоата на испорака-бидејќи повеќето одложувања на опремата започнуваат од поврзувањето, а не од телото на цевката. ротирачко стебло на дупчалката и API Spec 7-2 за поврзување на спојниците на алатот. Ова обезбедува механичка сила, прецизност на димензиите и заменливост со меѓународна опрема за дупчење.

Во реални услови за купување, проблемите со цевките за дупчење обично не започнуваат од дупката-тие започнуваат сонејасен опсег на PSL/оценка, неусогласени врски/зглобови на алатот и недостасува инспекциска евиденцијакои ги забавуваат дојдовните проверки и создаваат{0}}странични доцнења. Octal ја снабдува API 5DP цевката за дупчење какоготов пакет за прифаќање-: исчистете ги RFQ влезовите (користејќи API RP 7G како референца за избор), дефиниран опсег на инспекција и пакет документи што ги намалува повторните работи и аргументите подоцна.

Цевките за дупчење се работната низа што го поврзува површинскиот ротационен систем со битот и склопот на долната дупка (BHA). При нормално дупчење, тој извршува три функции истовремено. Прво, тој пренесува ротационен вртежен момент и вртежи во минута од горниот погон или ротационата маса преку приклучоците на алатката-за вртење на битот. Второ, носи аксијално оптоварување (тежина-на-бит) и свиткување како што траекторијата на бунарот се менува и низата контактира со дупнатината. Трето, тој делува како притисочен проводник за течноста за дупчење: калта се пумпа низ цевката за дупчење до млазниците за бит, потоа се враќа нагоре низ прстенот за транспорт на исечоците, контрола на притисокот, ладење на битот и стабилизирање на дупката.

Бидејќи околината на дупката не е стабилна-, жицата за дупчење е постојано изложена на динамички реакции што се појавуваат на сликата: аксијални вибрации и шок (битско отскокнување), странични вибрации и удар (свиткување и контакт со ѕид) и торзиона вибрација. Вртежните вибрации може да се развијат во стап-лизгање, каде што битот моментално успорува или заглавува додека ротацијата на површината продолжува, а потоа се ослободува ненадејно-создавајќи висок врвен вртежен момент и забрзувајќи го заморот на приклучоците и преодните зони. Битниот вител е странична нестабилност каде што битот/БХА се прецеси околу централната линија на дупката; вртлогот напред и назад опишуваат различни обрасци на ротација/контакт и може да предизвика брзо абење на секачот и оштетување на поврзувањето. Ова е причината зошто изборот и инспекцијата на цевката за дупчење се водени од интегритетот на поврзувањето, конзистентноста на димензиите и следливоста, а не само од OD и дебелината на ѕидот.

Изграден од производител на цевки за дупчење според API Spec 5DP, така што набавката може да го заклучи прифаќањето, загревањето-за-заедничката следливост и{3}}довербата пред цевката да стигне до платформата.

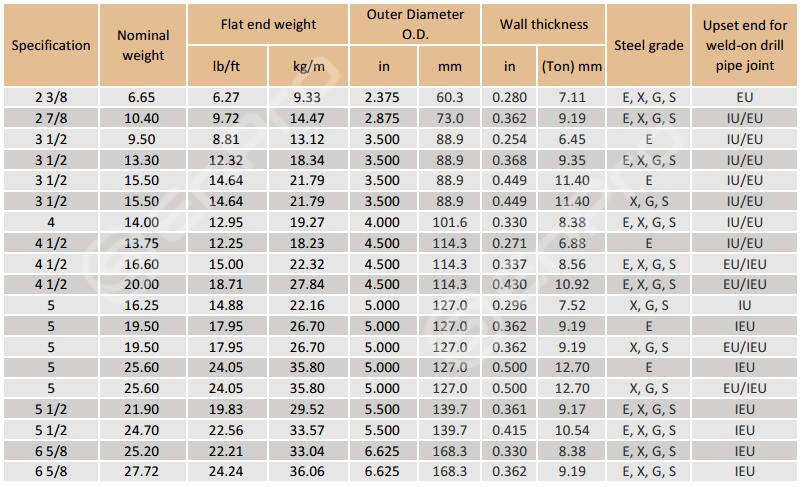

Големини на цевки за дупчење

Спецификација на цевки за дупчење API 5DP (оценки, големини, врски)

• Избор на оценки: Одговарајте на E75/X95/G105/S135 со очекуваниот вртежен момент, затегнатоста и програмата за длабочина на дупчење.
• Кисели / корозивни бунари: Наведете ја тенденцијата на CO2/H2S за да може да се усогласат опциите за заштита и опсегот на инспекција (кога е одредено).
• Контрола на ризикот од поврзување: изберете тип на спој на алатката и направете{0}}практика за намалување на жолчката и оштетувањето на рамената.
• Примање јасност: бара заедничко- идентификација на ниво + листа за пакување за брзо броење и прифаќање на дворот.

Octal Pipe следи строга и следлива производна секвенца за да гарантира механички интегритет и отпорност на замор:

1. Изработка на челик и тркалање цевки

• Бесшевни цевки од легиран челик (35CrMo, 40Cr, 4137H, 4145H) со контролирана хемија.
• Континуираното лиење и пирсинг обезбедуваат униформа структура на зрната.

2. Вознемирувачки

• Краевите на цевките се загреваат и се коваат во форми на внатрешно вознемирување (IU), надворешно вознемирување (EU) или внатрешно-Надворешно вознемирување (IEU).
• Вознемирувањето ја зголемува пресечната-површина за заварување на зглобот на алатот, подобрувајќи ја јачината на поврзувањето.

3. Термичка обработка

• Гаснењето и калењето ја обезбедува потребната цврстина на принос/затегнување (на пр. S135 Поголема или еднаква на 135.000 psi).
• Контролираните циклуси на печката обезбедуваат рамномерна цврстина низ целата должина на цевката.

4. Заварување со триење

• Заварувањето со прецизно триење- ги спојува зглобовите на алатот со вознемиреното тело на цевката.
• Зоната на заварување се подложува на посебен термички третман за да се постигне беспрекорно металуршко поврзување.

5. Обработка и нишки

• API 7-2 нишки (NC, IF, REG, FH) исечени со CNC прецизност.
• Фосфатна обвивка и бакарна облога се нанесува за да се намали жолчката.

6. Хардбенд и заштита на површината

• Тврда лента заснована на Fe-, Cr-карбид или легура Nb ја зголемува отпорноста на абење.
• Завршен слој со инхибитори на 'рѓа за заштита од транспорт/складирање.

• Стандардни врски:API NC, IF, FH, REG
• Премиум врски:XT™, HT™, двојни-навои за рамо (за вртежен момент и отпорност на замор)
• Хардбенд:Носете-заштитни слоеви нанесени на спојниците на алатот, намалувајќи ја фреквенцијата на замена на подот на платформата.
• Површински третмани:Бакарно обложување, фосфатирање, премази против-жолчење.

Приклучоци за цевки за дупчење API 5DP и спојници за алатодлучете дали вашата низа непречено се надополнува на опремата- или се претвора во преработка и време на чекање. Повеќето „проблеми на локацијата“ доаѓаат од една од трите празнини во набавките:погрешна ознака за поврзување, димензии на спојниците на алатот што не се совпаѓаат со алатките за ракување илинедостасува доказ за контрола на конецот.

Што да се стави на ПО (за да може Octal да го снабдува како соодветен систем):

• Тип на поврзување:NC / IF / REG / FH (или вашиот точен стандард за флота)
• План за пин/кутија:потврдете ја ориентацијата на пиновите/кутијата и какви било потреби за вкрстување
• Граници на зглобовите на алатот:спој на алат OD + маша простор / ограничувања област лифт
• Опции за носење (само ако е потребно):врзување, внатрешно обложување, практика против-жолчење
• Опсег на заштита:Вклучени заштитници за конец (игла и кутија)

Како Octal ги намалува проблемите (специфичен, не генерички):

• Ние го потврдувамеплан за поврзување и ограничувања на спојниците на алатот пред производствототака што испорачаната цевка одговара на вашата практика на опремата, а не со „стандардна“ нишка.
• Секоја пратка вклучуваследливост + димензионални записи, инишка gaging докази кога е наведено-така што дојдовната проверка може да се одјави без бркање по е-пошта.
• Заштитниците на нишките и стабилното врзување се третираат како дел од контролата на ризикот од прифаќање, бидејќи повеќето-проблеми со шминкањето започнуваат во ракувањето, а не во металургијата.

набавка-прва + октални контроли:

Оштетувањето на подот на подот обично доаѓа од неусогласени алатки за ракување, неправилно поставување на машата или неконтролирана шминка-. Octal Pipe ја снабдува цевката за дупчење со опции за поврзување (NC/IF/REG/FH и премиум двојно-рамо) и површински третмани (фосфатирање/бакарно обложување), така што низата работи чисто со стандардна опрема за ракување.

Референца за големината на дупчалката за допрете (за навој на продавница, а не за цевка за дупчење на полиња)

Следните прашања за „големина на дупчалката за чешма“ се однесуваат на големини на дупчалката за чешма што се користат за сечење NPT навои во поставки за работилница; тие не се цевки за дупчење ОД/спецификации за поврзување. За брзо упатување: 1/8" NPT дупчалка за чешма е вообичаена11/32″ (0,344″ / 8,73 mm), 1/4″ NPT е7/16" (0,438" / 11,11 мм), и 3/8" NPT е37/64″ (0,578″ / 14,68 mm)-секогаш проверувајте според графиконот на производителот на чешмата за точната серија на нишки и процентот на низата.

Различни класи на цевки за дупчење се дизајнирани за специфични услови на бунарот:

• E75:Принос Поголем или еднаков на 75.000 psi. Погоден за бунари со плитки/средни-длабочини.
• X95:Принос Поголем или еднаков на 95.000 psi. Општа-оценка со подобра цврстина.
• G105:Принос Поголем или еднаков на 105.000 psi. Се користи во подлабоки бунари или поголеми оптоварувања.
• S135:Принос Поголем или еднаков на 135.000 psi. Потребно е за длабоки бунари и услови за HPHT.

Клучни механички параметри (по API 7-1 / 5DP):

• Јачина на истегнување:Потврдено преку деструктивно тестирање за секое одделение.
• Цврстина на удар:Charpy V{0}}тестови на критични температури.
• Контрола на цврстина:Зглобови на алатот 285–341 HB типични; цврстина на телото строго регулирана.
• Изведба на замор:Зона на заварување со спој на алат/тело тестирана за отпорност на циклично оптоварување.

Набавката не бара формулација за „строга ОК“. Ви требанумерички критериуми за прифаќањеи апакет документишто ги покажува измерените резултати. За API 5DP цевката за дупчење (PSL-1 / PSL-2 / PSL-3), Octal го усогласува опсегот на инспекција со вашатаPO/ITP, потоа испорачува записи што одговараат на проверките што всушност ги извршуваат вашите инспектори.

МК 10204 3.1/3.2 пакет документи (кога е наведено):MTC/CMTR со топлински број, хемија, механички резултати и мапирање на следливост на списокот со пратки.

Октална цевка залихиAPI 5DP цевка за дупчењеза програмите за дупчење каде што купувачите помалку се грижат за „цевката за дупчење воопшто“ и повеќе закомпатибилност на поврзување, ризик од замор и документација за прифаќањетоа нема да ја забави платформата.

Отстапени и насочени бунари (каде што прво се појавуваат замор и абење на зглобот на алатот)

Кучињата и повторените циклуси ги казнуваат врските. Најчеста грешка при купувањето е да нарачате цевка без да ја заклучитеплан за поврзување + граници на спојници на алатот, потоа откривање на некомпатибилност за време на шминкањето-.

• Пристап на октална цевка:потврдете ја точната ознака за поврзување и ограничувањата на спојниците на алатот во PO, а потоа поддржете го прифаќањето со доказ за проверка/мерење на навој кога е одредено, така што „нема да се надополни“ да не стане риг-временски проблем.

Офшор и повеќе{0}}порачлива логистика (каде нишките се оштетуваат пред некој да забележи)

Кога цевката е подигната, поставена и префрлена повеќе пати, „изгледа добро при пристигнувањето“ често се претвора во оштетување на пиновите/кутијата што се појавуваат само на платформата.

• Пристап на октална цевка:третирајте ја заштитата како дел од ОК-заштитници за навој + стабилно врзување + јасна ознака по големина/одделение/должина-за да не ги мешате спецификациите и вашата екипа да не решава проблеми при испораката.

Кисела услуга / корозивни течности за дупчење (каде што внатрешната корозија станува скриена цена)

Во бунари соH2S/CO2, високи хлориди или агресивни течности за дупчење, неуспесите на цевките за дупчење често започнуваат како внатрешна корозија или дупчење долго пред низата да „изгледа лошо“ надворешно-потоа се појавуваат како предвремено отфрлање за време на проверката или неочекуван прекин.

• Пристап на октална цевка:ние ја опфатиме нарачката околу вашата вистинска околина (двигатели за течност/корозија + температура), потоа ја снабдуваме цевката за дупчење API 5DP соинспекција-подготвен пакетшто поддржува прифаќање (MTC/CMTR + механички резултати, плусNDT и опции за внатрешно обложување кога се наведени во PO/ITP), така што корозивните-купувања на услуги не се потпираат на претпоставки.

За EPC и дупчење изведувачи споредувањеКинески производители на цевки за дупчењеидобавувачи на цевки за дупчење, одлуката обично се сведува на дисциплина за следливост (топлина-на-заедничко мапирање), заштита на поврзувањето за време на транспортот и дали записите за QA може да се поднесат директно во системот на проектот (кога е наведено во PO/ITP).

1. Квалитет на заварување на зглобот на алатот (вистинското структурно жариште)

2. Цевката за дупчење прво ретко се откажува во средината на телото-прашањата обично се концентрираат околуспој на алат / област за заварувањезатоа што носи- циклуси на надополнување, вртежен момент и свиткување. Octal Pipe го контролира ова со третирање на спојката на алатот како процес-критичен чекор, а не како додаток на стока-, а записите за пратката ја поврзуваат работата на зглобот на алатот со делот, така што прифаќањето не се потпира на „изгледа добро“.

3. Термичка обработка и конзистентност на степенот (зошто на „API 5DP“ сè уште му треба доказ)

4. Купувањето API 5DP цевка за дупчење не е само купување етикета-туку купувањеповторливи механички перформансисерија на серија. Octal Pipe го одржува доследното снабдување со квалитет преку контролирана обработка и ги снабдува механичките резултати во пакетот документи, така што набавката може да се одобри со докази, а не со ветувања од добавувачите.

5. Дисциплина за обработка на нишки и мерење (се произведува-доверливоста на шминка)

6. Повеќето одложувања на опремата доаѓаат од нишки: жолчка, лошо вклопување или оштетување што можело да се спречи. Octal Pipe ја третира контролата на навојот бидејќи нишките со квалитет на производство- се заштитени при ракување и, кога вашиот PO/ITP го бара тоа, испораката вклучувадоказ за мерење на конецтака што тимот примач може да се потпише без аргумент.

7. Пакување како дел од квалитетот на процесот (бидејќи превозот може да ја уништи добрата цевка)

8. Дури и совршено направената цевка може да биде „лоша“ во логистиката. Затоа, Octal Pipe ги третира заштитниците, стабилноста на пакетот и обележувањето по големина/одделение/должина како дел од контролата на процесот-така што она што го добивате е подготвено за работа, а не „треба сортирање и повторно проверување“.

Кога набавувате цевки за дупчење за продажба за активна програма, најбрзиот начин да избегнете одбивање „не се надоместува“ е да го наведете како соодветен систем, а не како генеричка цевка. Наведете ги OD/WT и опсегот (R1/R2/R3), степенот (E75/X95/G105/S135) и точната ознака за поврзување (NC/IF/REG/FH или премиум двојно-рамо), потоа додајте ги ограничувањата на спојниците на алатот (OD/просторот на клешти) и барањата за заштита за ракување и двор. Ако вашиот PO/ITP бара докази, повикајте ги записите однапред-резултатите за префрлање (големина на мандрела + поминување/неуспех), мерење на навој и опсег на NDT само кога е одредено-за пратката да пристигне „одобрување-подготвена“ наместо да се активира дополнителна проверка.

Контактирајте сега

Оваа страница опфаќанафтено поле API 5DP вежба цевказа жици за дупчење. Табелите за големини на дупчалката за NPT навои се посебна тема за обработка и не се дел од набавката на цевки за дупчење.

Најчесто поставувани прашања



Која е разликата помеѓу API 5DP и API RP 7G за купување цевки за дупчење?

API 5DPестандард за купување и прифаќањеза производство на цевки за дупчење/опфат на инспекција.API RP 7Gсе користи повеќе како ареференца за избор(кои влезови да се земат предвид за стеблата на дупчалката и работните граници). Во RFQ, користете 5DP за да го заклучите прифаќањето и користете размислување 7G за да избегнете погрешно-оценка/погрешно-купување врска.

Што треба да наведам кога купувам API 5DP цевка за дупчење за да се избегнат доцнењата на-страничната шминка-?

НаведетеOD/WT + опсег (R1/R2/R3), оценка, и точнотоознака за поврзување(NC/IF/REG/FH) плусграници на зглобот на алатот(ОД/тонг простор). Додадетезаштитници на конеци јасно наведете го бараниот опсег на инспекција (на пр., мерење на навој/NDT) во ПО, така што ништо не се „претпоставува“.

Кои документи треба да доаѓаат со API 5DP цевка за дупчење за дојдовна проверка?

Најмалку:MTC/CMTR (следливост), записи за димензионални/правилности, и списокот за пакување мапиран одголемина/одделение/должина. Ако тоа го бара вашиот PO/ITP, додадетедоказ за мерење на конец, плусНДТ/хидротест/извештаи за влијаниесамо кога е одредено-така што прифаќањето е-засновано на докази, а не е-пошта-.

Како да изберам врски и спојници на алатот за програмите за дупчење со отклон или висок-вртежен момент?

При работа со отстапен/висок-вртежен момент, неуспесите и доцнењата обично започнуваат одспој за поврзување/алаткаобласт, а не телото на цевката. Изберете врски за да одговараат на стандардот на опремата/флотата, а потоа заклучете ги ограничувањата на зглобот на алатот и барањата за ракување (заштитници/пакување) за да се намали оштетувањето на конецот и да се направат-отфрлања; побарајте дополнителна евиденција за инспекција кога вашата историја на неуспех тоа го оправдува.

Сертификати



CE сертификат

ISO 9001 сертификат

API Q1 сертификат

ABS сертификат

Сертификат AP-5L

Сертификат API-5CT



Опсег на OD: 2 3/8" – 6 5/8"

Оценки: E75, X95, G105, S135

Должини: R1 / R2 / R3

Видови вознемирени:ИЕ, ЕУ, ИЕУ

Врски:NC, IF, REG, FH, премиум опции

Апликации:Длабоки бунари, HPHT, офшор, насочено дупчење
