Тешка и широка плоча од 4100 mm

Современите енергетски и офшор проекти сè повеќе бараат дополнителни-широки, со висока-плошност плочи за да се намалат надолжните шевови на заварување, да се забрза изработката на модулите и да се гарантираат предвидливи механички перформанси. Тешката и широка понуда на Octal Pipe од 4100 mm е развиена токму за таа цел: да снабдува плочи до4100 mm во ширинаидебелина до 200 mmод наменска, целосно-поврзана производствена линија опремена соMULPIC забрзано ладењеиТопло израмнување со 9 ролни.
Оваа страница прво го претставува производот-што всушност можеме да го испорачаме-а потоа ја објаснува производната линија зад него, така што купувачите и инженерите можат да ја следат секоја карактеристика на изведбата назад до процесот.

Плочите од 4100мм на Octal Pipe се позиционирани за употреба со висока{1}одговорност: енергетски инсталации, конструкции на брегот, големи резервоари и опрема под притисок/процес. Плочите може да се испорачаат според главните меѓународни спецификации (ASTM, EN, GB) и да се проектираат технички додатоци.

Димензионална способност

Овој опсег им овозможува на производителите да ги намалат надолжните заварувања на задникот, да го подобрат интегритетот на панелот и да сечат тешки делови директно од една плоча.

Сектори за примена

Предности на производот

• Дополнително-широк формат (до 4100 mm):помалку заварени шевови и помалку NDT споеви.
• Прозорец со широка дебелина (6–200 mm):една линија покрива средна плоча и тешка плоча, добра за EPC пакувања.
• Висока плошност:важно за автоматско сечење, монтажа на панели и роботско заварување.
• Процес подготвен за високи-јачина / ниска-температурни оценки:бидејќи тркалањето и ладењето се контролираат.
• Извези{0}}готова документација:MTC, димензионални извештаи, трета-проверка на барање.

За поддршка на горенаведените производи, Octal Pipe користи линија на плоча изградена околу aконцепт на целосно чекор-напорен трансфер, така што температурата на плочата, состојбата на површината и распоредот на тркалање остануваат стабилни од повторно загревање до ладење.

Процесна патека

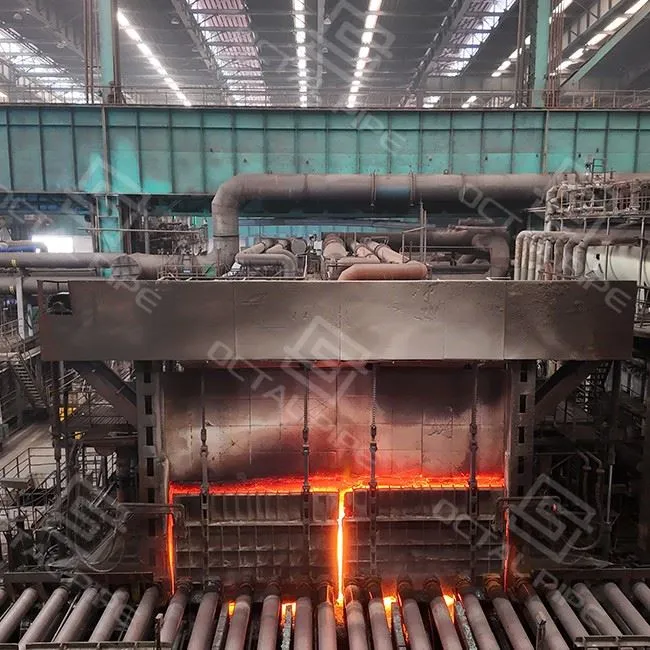

Предзагревање на плочи → Пешачка-печка за повторно загревање со сноп → бришење на водата под висок-притисок → мелница за грубост со 4 висок степен → MULPIC забрзана единица за ладење → Машина за израмнување со 9 ролни → Област за ладење на воздухот

Улоги во процесот:

• Загревање на пешачки-зрак:еднообразно загревање на плочите, без означување на дното, неопходно за дебели делови.
• Отстранување бигор со висок-притисок:ги отстранува бигорот на оксидот непосредно пред деформацијата, го подобрува животниот век на површината и ролната.
• 4-висока мелница:поголема вкочанетост за плочи од 4100 mm, подобра дебелина и толеранција на обликот низ ширината.
• MULPIC ладење:контролирано, брзо ладење веднаш по тркалањето за да се добие рамнотежа сила-цврстина за офшор или ниска{0}}температурна услуга.
• Топло израмнување со 9 ролни:го отстранува бранот/камберот додека плочата е сè уште топла, давајќи висока плошност дури и на екстра-пошироки плочи.
• Поле за ладење на воздухот:ја стабилизира микроструктурата по контролирано ладење.

Процес – Мапирање на придобивките

Кога изворотТешка и широка челична плоча од 4100 mm, вистинскиот ризик не е достапноста-тоа е далипроизводител на челични плочиможе да ја задржи контролата на обликот по целата ширина и да ги ослободи плочите што нема да создадат проблеми-наместување и преработка при изработката. Како вашиотснабдувач на челични плочи, Octal Pipe ви помага да ги заклучите деталите за PO/ITP што се важни на широките плочи: идентификацијата на плочата врзана за топлина/лота, договорени точки за задржување на инспекцијата и јасни ставки за прифаќање за димензиите и плошноста (кога е наведено).

Проектите со широки плочи исто така не успеваат за време на логистика, а не за време на тркалање. Способенфабрика за челични плочитреба да се испорачуваат широки табли со правила за пакување и ракување со извоз што го намалуваат оштетувањето и изобличувањето на рабовите во внатрешниот транспорт и подигнувањето на пристаништето. Кога е потребно, ги усогласуваме ознаките, списокот за пакување и следливоста, така што примањето може да потврди „оваа плоча е оваа топлина/многу“ без одложувања, а секој опсег на UT/NDT се извршува според основата за прифаќање наведена во вашата PO/ITP.

На Octal Pipe, широкчелична плочанарачките се ослободуваат надокази за прифаќање, не на „треба да е добро“. За проекти од тешки и широки плочи од 4100 мм, ја усогласуваме патеката на мелницата, опсегот на инспекција и пакувањето за извоз за да може вашиот тим примач да потврдиследливост, геометрија и опсег на NDTбез јамки за преработка. Предметите подолу се испорачувааткога е наведено во PO/ITP.

• Сертификати за тестирање во мелница (EN 10204 3.1 / 3.2): Издаваме челична плоча MTC/CMTR со топлина/следливост, хемија и механички својства врзани за ID на плочата за поднесување QA на проектот.
• Димензионална + проверка на плошноста на челичната плоча: ја проверуваме ширината, дебелината, должината и обликот/плошноста на плочата за подготвеност за изработка, особено критично за тешките и широките челични плочи каде што погоните за изобличување одговараат- до одложувања.
• UT / NDT за челична плоча (кога е потребно): за плоча на сад под притисок или структурна плоча на крајбрежјето, го распоредуваме UT според вашата наведена основа за прифаќање, а извештајот ги наведува методот, покриеноста, нивото и резултатите (поминување/поправка/повторен-тест).
• Состојба и заштита на површината: челичната плоча може да се испорача како-валана или со минирање + прајмер за продавница што одговара на вашиот систем за боја, така што плочите ќе пристигнат подготвени за ракување во дворот и подготовка за изработка.
• Извезете пакување за широка челична плоча: применуваме челични ремени, заштита на рабовите и{0}}со-означување на плочата (нарачка + информации за топлина) за да се намали оштетувањето на рабовите и да се измешаат-приклучоците за време на транспортот во внатрешноста и подигањето на пристаништето.
• Пакет документи за примање: Списокот за пакување + списокот со ознаки се порамнети со идентификаторите на табличките за да може вашиот тим брзо да ги усогласи „плочата на камионот“ и „плочата на MTC“.

Првиот распоред на производот- за купувачите
Опишуваме што можеме да обезбедиме (широчина од 4100 мм, дебелина од 6-200 мм, употреба на море/притисок) пред да зборуваме за опремата. Тоа одговара на тоа како пребаруваат купувачите на проекти и како Google одговара на намерата.

Вистинска маршрута на мелницата, а не составен-процес
Трасата „повторно загревање → отстранување бигор → 4-високо → MULPIC → израмнување со 9 ролни → воздушно ладење“ е препознатлива модерна секвенца за мелница на плочи. Ова и дава авторитет на содржината и ја прави поблиску до документацијата на производителот.

Погоден за меѓународни проекти
Octal Pipe може да ги усогласи плочите со ASTM / EN / GB и да прикачи трета- инспекција ако договорот за EPC бара надворешно сведочење.

Екстра-широка специјализација
Не секој добавувач може да наведе 4100 mm како ширина. Ставањето на ова на страницата ви помага да се рангирате за прашања од типот „4100mm плоча“, „широка мелница за плочи“, „екстра широка челична плоча“ кои се помалку конкурентни од генеричката „челична плоча“.

Кога испраќате барање до Octal Pipe, наведете:

Плочаширина × дебелина × должина

Стандардна / апликација(морски, сад под притисок, структурен)

Температура на тест за удари енергија (ако услуга со ниска-температура)

Ниво на NDTи дали е потребна трета- страна

Површина и пакувањебарања

Колку се поцелосни техничките информации, толку побрзо можеме да ги усогласиме со распоредот за тркалање и ладење на линијата 4100 mm.

Контактирајте сега

Најчесто поставувани прашања





Што треба да наведам на ПО за широка челична плоча за да се избегнат доцнењата во изработката?

На PO, заклучетеширина × дебелина × должина, стандард за примена (структурен/морски/сад под притисок),толеранција на плошноста/обликот, состојба на рабовите (мелење-сечење или пламен-сечење), состојба на површината (како-валана или минирана/празнета кога е наведено) и која билоБарање UT/NDT + ниво на прифаќањетака што примањето може да прифати плочи без јамки за преработка.

Која е разликата помеѓу EN 10204 3.1 и 3.2 за челична плоча?

МК 10204 3.1дали е уверението за инспекција на мелницата со хемија/механички резултати врзани за топлина/лот, додекаМК 10204 3.2додава независна потврда/одјавување-исклучување (трета-претставник на лице или купувач) кога тоа го бара проектот.

Кога треба да барам UT тестирање за челична плоча и што треба да покаже извештајот UT?

Потребна UT кога плочата е за критично заварено изработка (на пр. подебели делови или проект-наведена контрола на квалитетот); заеднички стандарди вклучуваатEN 10160илиASTM A578, а во извештајот на УТ треба да стоиметод + покриеност + ниво на прифаќање + резултати(поминете/поправете/повторно-тест) како што е дефинирано во PO/ITP.
