Pipeline Concrete Weight Coating CWC

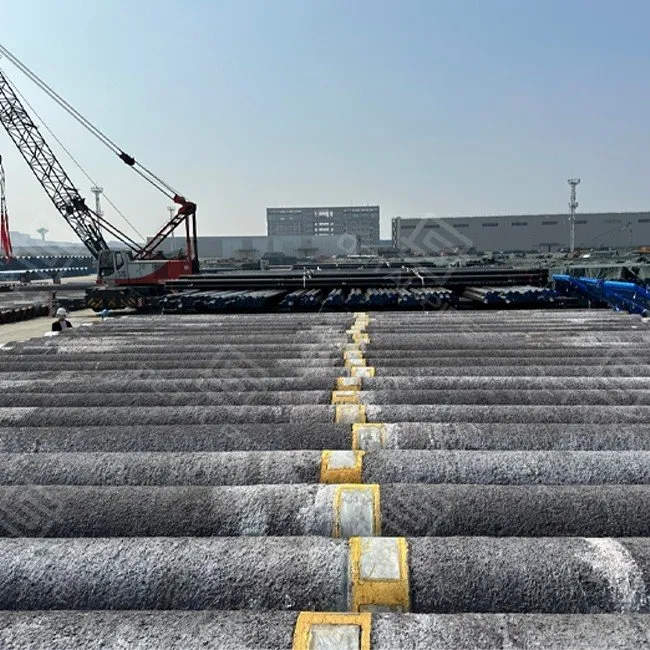

Concrete Weight Coating CWC
Pipeline Concrete Weight Coating CWC pipe

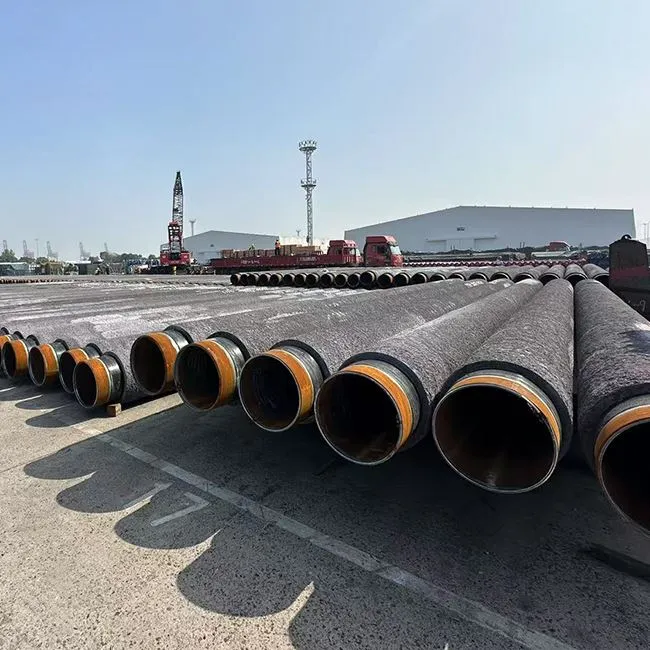

Цевка CWC (бетонски тежински слој)

Стандард: ISO 21809-5, Насоки за офшор гасоводот DNV
Опсег на цевки: 6″ – 48″ (прилагодено до 60″)
Дебелина на облогата: 25 – 150 mm
Густина на бетон: 3040 – 3500 kg/m³
Зајакнување: челична мрежа, полипропиленски влакна, адитиви
Видови облоги: облога со тежок бетон, CWC со удари
Инсталација на аноди: опционални жртвени или ICCP аноди интегрирани за катодна заштита
Механички придобивки: негативна пловност, отпорност на триење, заштита од удари, долготрајна-издржливост
Апликации: крајбрежни цевководи, подморнички текови, мочуришта и речни премини, пристапи на копно
Клучни предности: прилагодени решенија за густина, компатибилност на теренот-заварување, докажани перформанси на офшор

Испрати Испраќам барање

Вовед во производот

Значење на цевката cWC

Цевка CWC(Concrete Weight Coating)е специјализирана надворешна облога што се применува на челични цевководи за да обезбеди негативна пловност, механичка заштита и долгорочна стабилност во морските и мочуришните средини. За разлика од едноставните корозивни премази, CWC додава густ бетонски слој врз анти-системи за корозија , обезбедувајќи цевководи да останат сигурни и стабилни дури и при силни хидродинамички сили или пловни почви.

Цевката CWC е од суштинско значење за:

Подморски цевководиво плитки и длабоки водни проекти
Речни и мочуришни преминикаде отпорот на подигање е критичен
Се приближува до копноизложени на бранови, плима и струи

Кога морскиот гасовод мора да останена морското дно и на пат, купувачите избираатБетонски тежински слој (CWC)од три практични причини: се додаванегативна пловностза да се спречи издигнување, се подобрувастабилност на морското днопротив струи и браново дејство, и обезбедувамеханичка заштитаза време на ракување, инсталација и долг- контакт со морското дно. Octal Pipe обезбедува CWC како координиран пакет-основна цевка + анти{4}}облога против корозија (3LPE/FBE/3LPP) + премаз со тежина на бетон-така што линијата ги исполнува пресметките за стабилност и барањата за изградба без дополнителна преработка помеѓу продавачите.

Стандарди и спецификации за цевки CWC

Octal Pipe произведува CWC Pipe во согласност со меѓународните стандарди за офшор цевководи:

ISO 21809-5– Бетонски тежински облоги за транспортни системи на цевководи
DNV-RP-F110 и DNV-OS-F101– Насоки за стабилност на морскиот гасовод
Опсег на големини на цевки:4″ – 48″ (прилагодено до 60″)
Дебелина на облогата:25 mm – 150 mm
Густина на бетон:3040 – 3500 kg/m³ (прилагодливи по проект)
Должини на цевки:Стандарден 8 – 18 m, достапни прилагодени должини

cwc облога на цевки Процес на производство

(1) Подготовка на површината

Примена на3LPE антикорозивна обвивка(FBE прајмер + лепило + полиетиленски горен слој)

Огрубување на површината за да се обезбеди правилно лепење на бетонот

(2) Поставување на засилување
Челични мрежи или жичени кафези инсталирани околу цевката

Додадени се полипропиленски влакна за зголемена отпорност на пукнатини

(3) Конкретна апликација
Облога со тежок бетон: густ бетон се нанесува со контролирани агрегати

Тежинска облога за удирачки бетон (ICWC): Бетон нанесен со удар, постигнувајќи висока цврстина и густина на врзување

(4) Инсталација на анодна
За да се обезбеди целосна заштита од корозија, жртвуваните аноди или анодите со импресивна струја често се интегрираат во цевководи обложени со CWC-:

Видови аноди: аноди од алуминиум, цинк или MMO (мешан метален оксид)

Инсталација:Вграден во CWC слој и електрично врзан за цевката

Функција: Обезбедува катодна заштита во услови на морска вода и мочуришта, продолжувајќи го животниот век на цевководот за 20-40 години

(5) Стврднување и завршна обработка
Контролирано стврднување на бетонот за да се постигне механичка цврстина

Закосување или закосување на краевите на цевките за полесно теренско заварување.

НаПроцес на обложување на цевки CWCне е само „додавање бетон“. Квалитетниот исход се решава со поставување на арматурата-нагоре, контрола на стврднување и завршна обработка-бидејќи повеќето проблеми на теренот се појавуваат како оштетување на рабовите, пукање или лоша транзиција на бетонските-слободни краеви.

Површинска подготовка и потврда за основна облога: антикорозивен слој проверен пред нанесување на бетон.
Инсталација на арматура: позиционирањето на решетката/кафезот е проверено за бетонот да не се раслојува при ракување.
Бетонска апликација: изградете-до одредена дебелина со контролирано набивање.
Контролирано стврднување: спречува кршливи рабови и рано пукање за време на транспортот.
Крајна завршна обработка: бетонски-слободни краеви и чисти транзиции за пристап до заварување (кога е потребно).

Механички и заштитни својства

Негативна пловност: Обезбедува цевководи да останат потопени и стабилни во услови на вода или мочуришта, ефикасно спротивставувајќи се на издигнувањето од пловните сили.
Механичка заштита: Заштитни мерки од надворешни закани како што се влечење на сидрото, опрема за тралирање и директни удари за време на инсталацијата или работата.
Отпорност на триење: Издржува абење од поместувања на морското дно, океански струи и контакт со карпести или абразивни површини.
Отпорност на пукнатини: Армираниот бетон издржува свиткување, напрегања при ракување и оптоварување без фрактура.

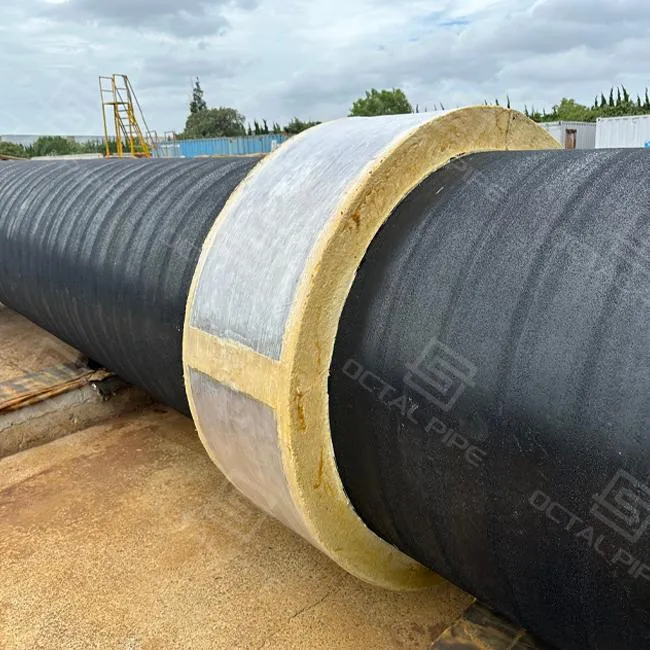

Изборна топлинска изолација: Интегрира дополнителни слоеви за зачувување на температурите на течноста во протокот на длабоки води и подморските средини.

фабрика за премачкување со тежина на бетон

Механичките придобивки погоре важат само акофабрика за премачкување со тежина на бетонги контролира променливите кои вообичаено не успеваат во реалната логистичка-сегрегација, распарчување на рабовите, рано пукање и неконзистентна тежина по метар. Од гледна точка на купувачот, ова е местото каде што „цевката CWC“ се претвора од линија за спецификации во примарен ризик. Octal Pipe работи на снабдување со CWC со-контроли на ниво на постројка, така што вашата облога- е конзистентна низ целата парцела и преживува транспорт, подигнување и влечење- при ракување.

Контрола на мешање (конзистентност на густина):Ние го контролираме односот цемент/агрегат/вода и дисциплината на серии за да ја постигнеме одредената густина и да ја намалиме сегрегацијата што може да создаде слаби зони и променлива потопена тежина.
Местење на засилување-нагоре (спречување на прскање):Позиционирањето на решетката/кафезот се проверува пред поставување на бетонот за да се спречат локални тенки области што се откопуваат при подигнување или удар во дворот.
Управување со стврднување (контрола на пукнатини):Успешно се стврднува време/температура за да се намали пукањето со собирање кое често се појавува по пратката или по првите неколку циклуси на ракување.
Правила за ракување (оштетување на работ и крај):Точките за подигање, заштитата на рабовите и заштитата на крајот се применуваат за да се намали чипувањето на краевите на облогата-каде што оштетувањето најчесто доведува до доцнење на поправката на локацијата.

Компатибилност на теренски споеви и заварување - Изграден за конструкција на брегот

На офшор ширење, CWC цевката е „добра“ само ако ене го успорува заварувањето и облогата на теренот. Бетонот ја штити цевката на морското дно, но ако краевите не се правилно подготвени, екипажот троши часови на чипсување бетон, поправка на оштетувања на рабовите и преработка на спојката на теренот-точно онаму каде што ризикот од распоредот и ризикот од отфрлање се најголеми.

Како Octal Pipe прави бетонска тежинска обвивка практично за офшор изградба?

Бетонски-слободни краеви што одговараат на вистинската практика на заварување

Намалување на бетонот (CWC-слободна должина):Вообичаено, одржуваме фиксен бетон-слободно растојание од крајот на цевката до почетокот на бетонот200–400 mm по крај(или како што одредува вашиот проект). Ова дава доволно простор запоставете-стеги, внатрешни/надворешни станици за заварување и алатки за ракувањебез чипсување на бетон при местење-нагоре.
Намалување на облогата против корозија (3LPE/FBE/3LPP):Внатре во слободната зона на бетон-, корозивната обвивка исто така се контролира со посебно намалување за работа на теренот. За повеќето офшор програми, Octal го држиНамалување на 3LPE (или 3LPP/FBE) на закосениот крајтипично наоколу150-250 мм(или според вашиот систем за обложување на спојките на теренот), оставајќи конзистентна гола-челична лента за заварување, а потоа чиста транзиција за поле-спој на спој.
Контролирани транзиции (без „парталав раб“):Бетонската завршница е обликувана и заштитена така што работ е стабилен при подигнување, товарење и ракување со{0}}линија. Ивицата на корозивната обвивка исто така се одржува чист и може да се мери, така што екипажот за спојување на теренот може да подготвува, загрева и нанесува навлаки/течни епоксидни системи без да ги брка неправилните рабови или да ги преработува оштетените области.

Краен профил изграден за заштита на работ на облогата

Најчеста точка на оштетување е бетонскиот раб за време на товарење, ракување со цевки и жици. Octal користи контролиранакрајна брава / конусен профили заштита на рабовите, така што бетонската завршница има помала веројатност да пука или да се распарчи. Тоа значи помалку поправки на палубата и помал ризик од изложување на корозивната обвивка при намалувањето.

Компатибилност со системи за обложување на теренски зглобови

Различни проекти користат различни методи за спојување на теренот (топли-ракави за собирање, течни епоксидни/PU системи или решенија компатибилни со 3LPP/3LPE). Octal го координира намалувањето на цевките CWC, подготовката на површината и профилот на транзицијаполе спојување систем за обложување може да се примени без борба со бетонот. Доколку е потребно, можеме да доставиме цртежи кои ја покажуваат должината на намалувањето, изградената облога- и преодната зона на спојката-за изведувачот за заварување и екипажот за обложување да работат од истата референца.

Дизајниран околу ракување, а не само лабораториски перформанси

Крајната цевка се движи низ повеќе лифтови-мелничарски двор, пристаниште, товарење на брод, линија за отпуштање, жило. Octal се фокусира на фазите „во-помеѓу“: стабилни бетонски рабови, јасни ознаки, заштитени косини и пакување што го намалува оштетувањето на крајот. Целта е едноставна:помалку работа со допир- на садот, помазна стапка на поставување и помалку NCR предизвикани од исечена CWC цевка или оштетени намалувања.

Еден одговорен пакет: основна цевка + корозивен слој + CWC

Перформансите на CWC цевките зависат од тоа што е под него. Octal го снабдува пакетот како еден координиран опсег-основна цевка + 3LPE + CWC + скратување/крајна подготовка-така што врзувањето, компатибилноста и инспекцијата се управуваат под една одговорност наместо да се делат меѓу повеќе продавачи.

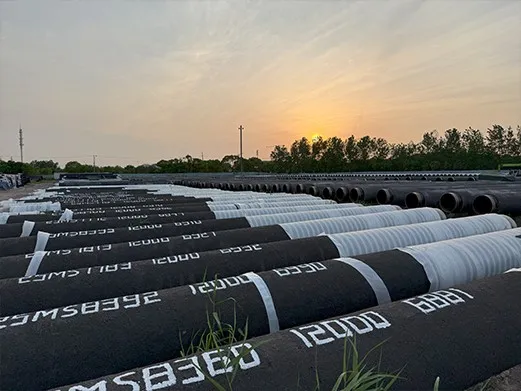

cwc pipe-octal pipe octalpipe CWC PIPE

Влезови за пловност и стабилност - што ни треба од вашиот проект

Влезови за пловност и стабилност - што ни треба од вашиот проект
Облогата со тежина на бетон ретко е „една дебелина одговара на сите“. Правилниот дизајн на цевката обложена со CWC зависи од почвата на морското дно, струите, методот на поставување и антикорозивниот систем за обложување под бетонот
Да цитирам и инженер Octalбетонска тежинска обвивка на цевководот (CWC)правилно, ние обично ги потврдуваме ставките подолу:

Влез од купувачот / EPC	Зошто е важно за CWC	Што октал враќа
Цевка OD / WT / должина и одделение на челик	Ја одредува потопената тежина и стресот при ракување	Предлог за дебелина и густина на CWC (во опсегот на проектот)
Анти{0}}систем против корозија (FBE / 3LPE / 3LPP)	Ризик за бетонско поврзување и-долгорочна раслојување	Подготовка на површината + план за поврзување и опсег на тест
Длабочина на вода / струја / состојба на морското дно	Го поттикнува ризикот од подигнување и бара негативна пловност	Лист за проверка на пловност/стабилност (специфичен за проектот-)
Начин на инсталација (S-лежење / J-лежење / повлекување од брегот / премин преку мочуриште)	Го контролира ударот, виткањето и изложеноста на триење	Опција за зајакнување (мрежа / влакна) и цели за издржливост
План на теренски спој (процедура на заварување, метод на обложување на споеви)	Спречува „слаби точки“ на заварувањата во обем	Бетонски-слободни краеви + раствор за отсек/коси
CP дизајн (жртвен / ICCP) и тип на анодна	Интегрира аноди во облогата без преработка	План за вградување и електрично поврзување на анодата

Густина на облогата со тежина на бетоне еден од ретките параметри што директно се менуваат на-пресметките на стабилноста на дното. Купувачите треба да ги заклучат густината и дебелината заедно на RFQ, така што испорачаната потопена тежина одговара на намерата на дизајнот на инсталацијата.

Она што го одредува купувачот	Што контролира на локацијата
Густина на облогата со тежина на бетон (kg/m³)	Потопена тежина по метар (стабилност)
Дебелина на облогата (мм)	Вкупна тежина + ниво на механичка заштита
Основа за толеранција / прифаќање (доколку е потребно)	Дали „доволно блиску“ е прифатливо при примање

Кликнете за да го гледате видеото за испорака на CWC Pipe на Octal Pipe↓

Цевка CWCКонтрола на квалитет и тестирање

Octal Pipe имплементира ригорозни протоколи за QA/QC за да го гарантира интегритетот и перформансите наCWC облога на цевкиапликации:

Тестови за густина и компресија: Потврдете дека густината на бетонот и јакоста на притисок ги исполнуваат наведените прагови за пловност и носивост-.
Тестови за врзување: Потврдете ја силната адхезија помеѓу бетонскиот слој и основната антикорозивна обвивка за да спречите раслојување.
Проверки на димензии: Обезбедете еднаква дебелина на облогата и целокупната геометрија да се усогласат со толеранциите на проектот.
Откривање на празници: Идентификувајте и поправете ги сите дефекти или празнини во анти-{0}}основниот слој против корозија за целосна заштита.
Симулација на пловност: Симулирајте реални- светски услови за да ја потврдите отпорноста на подигање и стабилноста во потопени средини.

CWC pipe wall thickness measurement and dimensional inspection CWC concrete weight coated pipe length and wall thickness inspection

Инженерски апликации(цевковод/цевковод за обложување со тежина од бетон)

Дел за апликација	Вистински работни-услови на локацијата	Зошто е наведен бетонски тежински слој	Фокус за снабдување со октална цевка
Подморски цевководи	Струите и дејството на брановите може да предизвикаат подигнување и странично движење за време на лежењето; Контакт/влечење на морското дно за време на позиционирањето	Бетонски тежински слој за цевководдодава негативна пловност и надворешна обвивка што го штити антикорозивниот-слој	Доследно градење- и чисти крајни транзиции; бетонски-слободни краеви за пристап до заварување (кога е наведено)
Пристапи до брегот и копното	Влечете-над ролери/винчи, абразија на плимната зона, ерозија на крајбрежјето и ризик од удар	Секциите на цевките за обложување со тежина од бетон се спротивставуваат на влечење- при абразија и остануваат поставени низ циклусите на плима/бранови	Должина на скратување + заштита на крајот порамнети за вовлекување-/практика на станицата за заварување (кога е наведено)
Мочуришни / мочуришни премини	Пловните почви и мекото тло може да ја подигнат линијата по полнењето; ризикот од изложеност се зголемува со промените на водната маса	Бетонската тежинска обвивка за цевководот ја зголемува потопената тежина за да спречи плутање и движење	Целите за густина/дебелина се совпаѓаат со намерата за стабилност; контрола на арматурата за да се намали пукањето/распарчувањето
Речни премини	Сезонските поплави, протокот со голема брзина, бришењето може да ги изложат цевките и да ја поместат трасата	Деловите на цевководот за обложување со тежина од бетон се спротивставуваат на издигнувањето и обезбедуваат механичка заштита кога капакот е изгубен	Повторлива завршна завршна обработка за брзо теренско заварување + облога на теренски спој; правила за ракување за да се избегне оштетување на рабовите
Инсталации за длабоки води	Долго лежиште, повторено ракување, барања за стабилност на длабоки води	Бетонската облога помага да се одржи-стабилноста на дното и го заштитува облогата во долги циклуси на инсталација	Униформност + дисциплина за ракување за да се намали чипсот при кревање/транспорт; опсег на инспекција по PO/ITP кога е потребно

Клучни предности на Octal Pipe CWC обложена цевка

Предноста на CWC на Octal Pipe доаѓа од она што еконтролирана на подот на продавницата-чекорите што ги спречуваат типичните проблеми со CWC на офшор (варијанси на тежината, распарчување на рабовите, пукање по пратката и крајна{1}}преодна штета што го забавува заварувањето).

Зголемувањето на тежината- контролирано како систем (густина + дебелина + засилување):Во фабриката, сериите и поставувањето се управуваат така што густината и дебелината остануваат усогласени со намерата за стабилност, а арматурата е поставена за да се избегнат локални слаби зони. Ова е начинот на кој Octal Pipe ја намалува варијацијата „исти спецификации, различна тежина по метар“ што принудува повторни-проверки за време на инсталацијата.(Записите за густина/дебелина може да се достават кога е наведено во PO/ITP.)

Дисциплина на интерфејсот пред да се примени бетон:Многу неуспеси започнуваат од интерфејсот, а не од самиот бетон. Octal Pipe врши потврда за-основата облога и контрола на состојбата на површината пред поставување на бетонот, така што бетонскиот слој правилно се врзува наместо да се подига подоцна како шуплини или шупливи точки при ракување.

Крајните транзиции изградени за реалноста на заварување (не само фабрички изглед):Највисоките-одложувања на трошоците обично се случуваат на краевите-парапави рабови, исечени транзиции или намалувања што не се совпаѓаат со станицата за заварување. Octal Pipe ја контролира должината на бетонот-слободниот крај и преодниот профил, така што се вклопуваат-нагоре, стегите и обложувањето на спојниците на теренот може да продолжи без да се скрши бетонот на работ.(Заврши намалување и профил по PO/ITP.)

Контроли за лекување и ракување дизајнирани околу оштетувања од транспортот:CWC често изгледа добро при испраќањето и не успева за време на поместување во двор, транспорт со камиони или подигнување на пристаништето. Octal Pipe управува со условите за стврднување и применува дисциплина при ракување (точки за подигање, правила за натрупување, заштита на рабовите/крајот) за да се намали микро-пукањето и распарчувањето на рабовите што инаку би создале поправки на локацијата и одложувања за прифаќање.

CWC pipe being hoisted to transport truck CWC pipe stock stacking for shipment by order

Контактирајте сега

Најчесто поставувани прашања

П1 - Зошто да користите бетонска облога со тежина на морските цевководи?

A: Бетонски тежински слојдодаванегативна пловности се подобрувана-стабилноста на дното, помагајќи му на гасоводот да се спротивстави на издигнувањето од струи и бранови и да остане стабилен на морското дно.

П2 - Како ја избирате дебелината и густината на CWC?

A:Тие се избрани врз основа на целтапотопена тежина, критериуми за стабилност, длабочина/струја на вода, метод на поставување и систем за обложување (FBE/3LPE/3LPP), така што линијата ги исполнува маргините на стабилност без непотребни трошоци.

Q3:Дали CWC може да се примени преку 3LPE/FBE и сепак да дозволи заварување на лице место?

A:Да-Octal Pipe го снабдува CWC преку3LPE/FBE/3LPPсоконтролирани бетонски-слободни краеви и намалувања на облогите, така што заварувањето со појас и облогата на теренските споеви може да се направи чисто без да се исече бетон.
