Инсталација на анодна

Цел: Долгорочна-контрола на корозија за морски, подморски, мочуришни и затрупани цевководи
Стандарди: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Видови аноди: жртвени (легури на Zn, Al, Mg), ICCP (MMO, графит, силикон-железо)
Методи на инсталација: заварени или врзани директно на цевката, вградени во бетонска тежинска обвивка (CWC), монтирана на стегач или седло, подводна инсталација од нуркачи/ROVs, Системи со напојување ICCP прачки со исправувачи
Технички предности: работен век: 20-40 години, оптимизирана тековна дистрибуција, униформа покриеност со CP, безбедна за опасни/морски средини, докажани перформанси во подморнички и мочуришни цевководи
Апликации: крајбрежни цевководи, подигнувачи, J-цевки, речни премини, закопани цевководи

Испрати Испраќам барање

Вовед во производот

Значење на инсталацијата на CWC анодна

Инсталација на аноднае работата на прицврстување на жртвувани аноди на цевковод-со заварување, стегање/лепење или нивно вградување во слојот CWC-така што анодите прво кородираат и челичната цевка останува заштитена како дел од системот за катодна заштита (CP). За цевка обложена со CWC, таа исто така вклучува и контролаанодна положба, метод на фиксирање и заштита на кабелоттака што анодите остануваат електрично ефективни без да се оштетат при ракување, поставување или теренско заварување.
Се применуваат два главни системи:

Жртвени аноди (Zn, Al, Mg):Едноставно,-без одржување, идеално за плитка вода и почви.
Импресионирани струјни аноди (MMO, Si-железо):Напојувано со исправувачи, прилагодливи, погодни за цевководи за длабоки води и на долги{{0} растојанија.

Octal Pipe дизајнира и инсталира анодни системи строго според стандардите DNVGL-RP-F103, ISO 15589-2 и NACE, нудејќи оптимизирано растојание, поврзување и методи за инсталација (заварени, стегнати или CWC вградени).

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Стандарди за инсталација на анодата и избор на тип на анода (усогласеност со CP)

Ставка за инсталација на анодна	Што покрива	Типичен избор / забелешка	Референтни стандарди и водичи
Усогласеност со инсталацијата на анодата	Основа за дизајн на системот за CP за потопени/подземни цевководи; рамка за прифаќање за инсталација и пуштање во работа	Се користи за усогласување на распоредот на анодата, методот на прикачување и документите за промет за офшор/подморски/закопани линии	DNVGL-RP-F103(подморница CP од галвански аноди);DNV-RP-B401(подморска CP пракса);ISO 15589-2(КП за системи за нафтоводи и природен гас);NACE SP0169 / SP0177(надворешна контрола на корозија за подземни/потопени цевки)
Тип на инсталација на анодна: Жртвен (галвански)	Нема надворешно напојување; Материјалот од анодата кородира за да ја заштити цевката	Цинк / алуминиум / магнезиумлегури; вообичаено за плитки води, мочуришта и услови на почва каде што се претпочита едноставна, дистрибуирана заштита	Обично се применува според горенаведената основа за дизајн на CP (спецификациите на проектот избираат материјал и растојание)
Тип на инсталација на анодна: ICCP	Напојувана CP со прилагодлив излез преку исправувачи	ММО / графит / силикон-железоаноди; често се користи за длабоки води или цевководи на долги-оддалечености каде што моменталната побарувачка и контрола се повисоки	Обично се применува според горенаведената основа за дизајн на CP (спецификациите на проектот ги дефинираат барањата за моќност/контрола и следење)

Методи за инсталација на цевки cWC

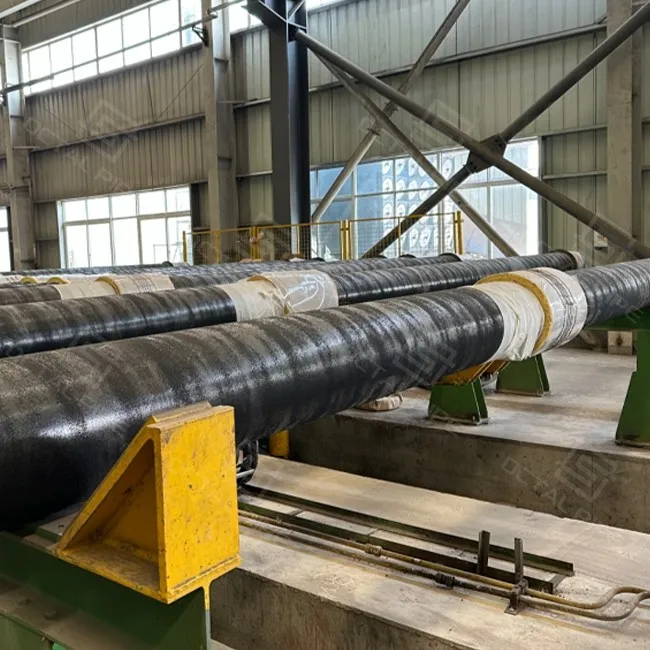

Anode Installation octal

Според DNVGL-RP-F103, правилната инсталација на аноди е од клучно значење за да се обезбеди рамномерна распределба на струјата и долгорочна-ефективност. Octal Pipe нуди повеќе решенија за инсталација во зависност од дизајнот на цевководот и околината:

1. Заварен додаток (влошки / нараквици)

Контрола на локација:Анодите се позиционирани за да се избегнат спојниците на теренот, носачите и областите што се судираат со боцкави, валјаци или контакт со затегнувачот.

Дисциплина за поправка на заварување + облога:Се дефинираат областите за заварување, а потоа облогата се поправа и се запечатува за да се спречи „мало изгореница, голема ќелија од корозија“.

Заштита на кабел:Рутирањето е обезбедено и заштитено за да не се заглави при ракување и спуштање.

2. Монтирање на стегач/ремен (комплет за инсталација на анодна)

Јасност на опсегот на комплетот:Типичен комплет за инсталација на анодна вклучува стегач/седло, ремени/прицврстувачи, изолациски подлоги, континуитетен кабел и материјали за заптивање-за изведувачот да не импровизира на локацијата.

Квалитет на контакт:Прилагодените површини се контролираат за да се избегне контакт со висок-отпор кој поминува визуелно, но подоцна електрично откажува.

Против-олабавување и ракување со транспортот:Прерамката е специфицирана за да преживее камионски, подигнување и напнатост без префрлање.

3. Вграден во CWC (за заштитен CP на бетонска цевка обложена со тежина)

Вметнете геометрија:Вдлабнатината/покривот е контролиран така што анодата е заштитена од удар и влечење додека е сеуште електрично ефикасна.

Излези и запечатување на кабелот:Излезните точки на каблите се заштитени и запечатени за да не станат заглавени точки или патеки за вода.

Крај на транзиции:Зоната CWC/анодна е координирана со отсекувања на заварување, така што облогата на теренот на спојницата може да се изврши чисто (кога е наведено).

Подводна инсталација:

За подморничките цевководи, анодите се инсталираат на море со нуркачи или возила на далечина (ROV).

Специјализирани стеги и системи за заварување се користат за да се гарантира безбедно и прецизно поставување.

DNVGL-RP-F103 ги одредува методите за растојание и прикачување за да обезбеди рамномерно покривање на CP.

Монтажа на анодна шипка (ICCP):

По должината на трасата на цевководот се поставуваат анодни прачки (MMO, титаниум-).

Поврзан со трансформаторски-исправувачи на брегот или платформите одозгора.

Обезбедува прилагодлива струја, погодна за цевководи за длабоки води со голема побарувачка на CP.

процедура за инсталација на анодна

Користете го ова какопроцедура за инсталација на аноднаосновната линија и затегнете ја во вашиот ITP каде што е потребно:

Пред{0}}потврда за работа:Потврдете го системот за обложување, изградбата-CWC (доколку е применливо), планот за растојание на анодата и зоните „не-одат“ во близина на теренските споеви/потпори.

Обележување и вклопување-нагоре:Обележете ги локациите по цртеж; проверете ја дозволата за поставување на опремата и точките за ракување.
Прилог:Инсталирајте со метод на заварување или стегач/ремен; безбедно насочување на кабелот и ослободување од напрегање.
Проверка на континуитет:Извршете проверки на електричен континуитет/отпор и снимајте резултатикога е наведено во PO/ITP.
Запечатување и поправка:Поправете/поправете го оштетувањето на локалната облога, запечатете ги излезите на кабелот и повторно-проверете ги поправените областикога е наведено.
Како-изградена документација:Ажурирајте ги идентификаторите/локациите на анодата и тест записите за пуштање во работа и идно следење на CP.

Технички предности

Anode Installation octal pipe

Решенијата за анодна инсталација на Octal Pipe обезбедуваат робусна контрола на корозија со повеќе технички придобивки:

Продолжен работен век:

Дизајнот DNVGL-RP-F103 обезбедува соодветна тежина, растојание и капацитет на анодата, овозможувајќи 20-40 години ефективна катодна заштита.

Оптимизирана тековна дистрибуција:

Инженерскиот дизајн обезбедува униформа поларизација на површината на цевководот.

Спречува локализирана недоволна заштита или прекумерна заштита, што и двете може да предизвикаат распаѓање на облогата.

Безбедност во опасни средини:

Системите за жртвување не бараат струја, со што се елиминираат ризиците од искри во запаливи зони.

Системите ICCP се дизајнирани со автоматско следење и контрола на струјата за да се обезбеди безбедно работење.

Интеграција со облоги и CWC:

Работи во тандем со премази FBE, 3LPE, 3LPP и CWC, обезбедувајќи стабилност и на корозија и на пловност.

Обезбедува интегритет на облогата додека го надополнува CP со вишок.

Прилагодливост:

Sacrificial CP – Едноставно, ниско-одржување, идеално за плитки/потопени средини.

ICCP – Прилагодлив, погоден за цевководи за извоз на длабоки води и на долги{{0} растојанија.

Докажани перформанси на офшор:

Применет во подморнички цевководи, подигнувачи и J{0}}цевки, задоволувајќи ги безбедносните маргини на дизајнот на DNV офшор.

Инсталација на анодна на цевка обложена со CWC (прочистување, оштетување и заштита на кабелот)

На аЦевковод со CWC обложен, аноднаинсталацијане се работи само за излезната струја на КП. Практичниот ризик е дека анодите и каблите стануваатточки на заглавување/удирањеза време на операциите за повлекување-, подигање во двор, контакт со ролери и лежење-тогаш проектот плаќа за поправки и{2}}повторни проверки. Овој дел се фокусира на инсталацијата на анодата на цевката на начин кој останува електрично ефективен и конструктивен преку ракување со CWC и теренско заварување.

Теренски проблем забележан на линиите CWC	Контрола за инсталација на анодна што се користи на цевка обложена со CWC	Што купувачот може да побара / поднесе (кога е наведено)
Телото на анодата удира во валјаци/жила или станува препрека за време на повлекување-во / лежење	Дефинирајте „без-контактни зони“ и потребното растојание до затегнувачите/валјаците; изберете ја патеката за прицврстување (заварена / стегачка / вградена) врз основа на методот на ракување	Цртеж на распоред без-зони за движење; изјава за методот на прикачување; како-изграден список со локации на анодна
Оштетување на кабелот од влечење, подигнување на шипки или контакт од цевки-до-цевководи при редење	Пренасочување на кабли со олеснување на напрегањето, заштитени патеки и запечатени излези; избегнувајте изложени лабави јамки	Детали за рутирање на кабел + метод на запечатување; визуелна листа за проверка; поправка/повторно-дневник за тестирање (ако има)
Бетонски раб се распрснува околу областа за прицврстување по транспортот	Контролирајте ги површините за контакт, избегнувајте вчитување на анодни седишта на кревки рабови; наведете точки за ракување/правила за редење за да не влијаат анодните зони	Белешки за ракување/пакување; фотографии од дворот на барање; критериуми за прифаќање штета доколку е наведено во PO/ITP
Оштетувањето на облогата на заварените перничиња / контактните точки на стегачот создава локални ќелии за корозија	Дефинирајте чекори за подготовка на површината и поправка на облогата околу областите за прицврстување; проверете ги поправените области (кога е потребно)	Евиденција за поправка на облоги; тест за одмор/повторна-проверка на записот (кога е наведено)
Електричниот дисконтинуитет откриен доцна (по лежење или пред пуштање во работа)	Потребни се проверки на континуитет/отпор во договорените фази и заробени резултати	Запис за тест за континуитет/отпор: метод + основа за прифаќање + резултати (кога е наведено)

Правила за распоред и распоред на анодата (избегнувајте конфликти на теренски зглобови)

Повеќето преработки на инсталацијата на анодата се случуваат затоа што правилата за растојание беа напишани како „типични X метри“ без да се земат предвидтеренски спојници, скратувања на CWC и контакт со опрема за поставување. Правилата подолу помагаат распоредот да може да се изгради на цевката обложена со CWC додека се зачувува намерата на дизајнот на CP.

Правило за распоред	Зошто е важно на цевката обложена со CWC	Како да го наведете на ПО / цртежите
Чувајте ги анодите надвор од зоните за обложување на спојниците на теренот	На теренските споеви им е потребен чист пристап за заварување, NDT и облога на теренски спој; анодите во близина создаваат клиренс и конфликт на облогата	Нема аноди во рамките на - mm/m од теренските споеви / зони на заварување (растојание по проект на проект)
Чувајте ги анодите подалеку од бетонски-слободни краеви/крајни транзиции	Краевите на CWC се највисоката зона за ракување и поправка; лошата поставеност го зголемува распрснувањето и го забавува-соодветувањето	Нема прицврстување на анодата во CWC транзиција и должина на бетон-слободен крај (наведена должина на намалување по спецификации)
Дефинирајте ги контактните зони на ролери/затегнувачи како „не-одат“	Валаците/жилките може да ги скршат каблите или да удрат на анодните тела за време на повлекување-во/поставување	Нема аноди во контактните ленти на опремата (идентификувани со метод на поставување)
Избегнувајте потпори, свиоци и високи- точки за справување со стресот	Стегите, краците и потпорите често се спуштаат во близина на свиоците/потпорните точки; анодите таму први се удираат	Нема инсталација на анодна на потпори/свиткувања/подигнувачки точки за ракување (по цртеж)
Третирајте го растојанието како „дизајнерска намера + проверка на конструктивноста“	Растојанието на CP мора да го задоволи дизајнот, но конечната поставеност мора да ја преживее изградбата	Растојанието по дизајн на CP; конечниот распоред треба да се потврди според теренската заедничка карта и планот за ракување пред обложување/испраќање

Контактирајте сега

Најчесто поставувани прашања

П 1 - Како да ги спречите електричните проблеми кога анодите се инсталирани на бетонски цевки обложени со тежина?

О: Зацевки обложени со тежина со бетон, планот за инсталација треба да содржи одредби за спречувањеелектричен контакт помеѓу аноди и бетонска арматура, и ова треба да се адресира во IPS/ITP. (Упатството за DNV упатува на оваа потреба за цевки обложени со бетон и ја поврзува со планирањето на процедурата/инспекцијата.)

П 2 - Што треба да вклучува процедурата за инсталација на анодата?

О: правилнопроцедура за инсталација на аноднаобично се пишува како IPS/ITP-подготвена работна секвенца која опфаќа прием/ракување/складирање на аноди, детални цртежи за инсталација (со толеранции), проверка/тестирање на прицврстувањето и документација на записите. Овој пристап за „спецификации на процедурата“ е експлицитно наведен во упатството DNV за подморничките цевководи.

П 3 - Кои документи треба да ги има со инсталацијата на анодата (за примање и промет)?

Кога е наведено во PO/ITP, типичните ставки за промет вклучуваат:како-вграден список/идентификатори со локации на анодна, листа за проверка на инсталација/прицврстување и се што е потребнозапис за тест за континуитет/отпорплус поправка/повторна{0}}евиденција за тестирање на облогата ако се извршени поправки. Упатството за стандарди го нагласува чувањето на цртежите за инсталација, инспекцијата/тестирањето и записите како дел од документираниот пакет.
