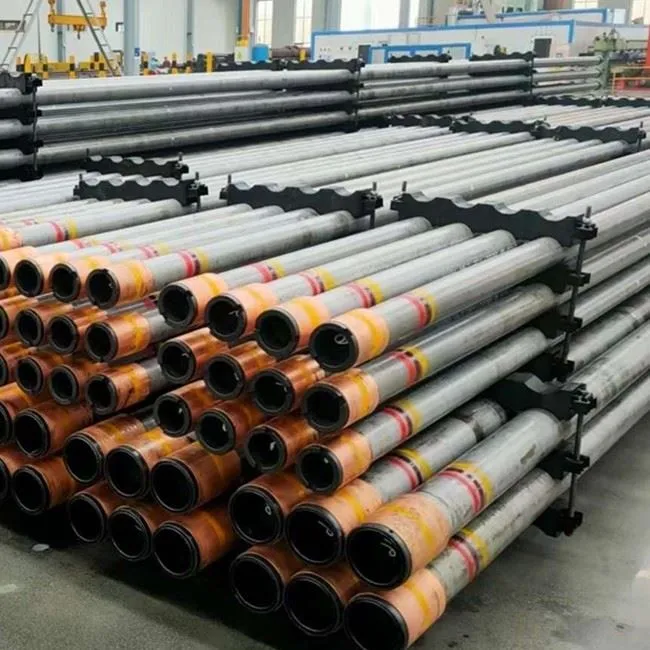

Вакуумски изолирани цевки

Секое-вбризгување на пареа или геотермален проект троши многу пари за претворање на горивото во висококвалитетна-пареа на површината. Во конвенционалните жици на цевки, голем дел од таа енергија се губи надолу: квалитетот на пареата паѓа, маслото останува вискозно, восокот и бигорот се наталожуваат, обвивката е жешка и, во вечниот мраз, земјата околу бунарот може да почне да се топи. Кога операторите ќе стигнат до оваа точка, прашањето повеќе не е "повеќе пареа?" но "како да ја задржиме топлината таму каде што е важно?"

Octal Pipe'sизолирани цевки, исто така познат каковакуумски изолирани цевки (VIT), е наменета токму за овие бунари. Секој спој е двоен-ѕиден склоп со внатрешна цевка за производство и надворешна носечка цевка. Анулусот е исполнет со-изолација со високи перформанси и се евакуира до висок вакуум, со рефлектирачки слоеви и земјотреси за да ја блокираат спроводливоста, конвекцијата и зрачењето во исто време. Во споредба со голите цевки, нашата VIT низа обезбедува значително повисок квалитет на пареа од дното-, пониски температури на прстенот и многу помала загуба на топлина по метар.

Изграден на API 5CT цевки како што се N80, L80 и P110 со BTC или премиум гас-тесни врски, окталпред{0}}изолирани цевкиможе да се работи со стандардна опрема за ракување со OCTG, но ви ги дава термичките перформанси потребни за тешко-вбризгување на пареа на нафта, развој на тешка-поморска нафта, бунари со вечен мраз и геотермални проекти со висока-енталпија.

Октално изолираната цевка е изградена како аконцентрична низа на цевки со двојни-ѕидови. Секој зглоб се состои од помалвнатрешна цевкашто ги носи бунарските течности и поголемнадворешна цевкашто го штити склопот. Двете цевки се заварени заедно на двата краја, создавајќи запечатувањепрстенест изолационен простормеѓу нив. Зглобовите се поврзани во бунарот со API BTC или со врвни навојни спојки, така што целата низа работи слично како стандардна цевка.

Термичкиот дизајн се заснова на сечење на ситетри основни-механизми за пренос на топлина - спроводливост, конвекција и зрачење - во анулусот:

• Алуминиумска фолија за блокирање на зрачење

Рефлектирачката алуминиумска фолија е обвиткана во анулусот за да го рефлектира инфрацрвеното зрачење назад кон топлата внатрешна цевка. Ова во голема мера ја намалува загубата на зрачна топлина при високи температури на пареа.

• Изолациски материјал за контрола на спроводливоста

Просторот помеѓу внатрешната и надворешната цевка е исполнет со изолација со ниска-спроводливост (како перлит во прав или ултра-фина стаклена волна). Ова ја зголемува термичката отпорност на анулусот и го ограничува проводниот проток на топлина.

• Вакуум и земјотреси за потиснување на конвекцијата

По монтажата, анулусот се евакуира до висок вакуум и е опремен со ватрици кои континуирано ги апсорбираат преостанатите гасови. Без речиси никаков гас да се движи, конвективниот пренос на топлина во анулусот е ефикасно елиминиран.

• Пред-стрес третман на внатрешната цевка за безбедност

На внатрешната цевка му се дава контролирано пред-напрегање пред конечното заварување, така што термичкото проширување и контракција за време на заварувањето и работата на теренот не создаваат штетни преостанати напрегања. Ова помага да се одржи зоната на заварување и целиот спој механички безбедни во текот на многу циклуси на греење и ладење.

Со комбинирање на оваа двојна-структура на цевки созаштита од зрачење, цврста изолација, висок вакуум и внатрешен-пре-напрегање на цевката, Октално изолираната цевка ја минимизира загубата на топлина по должината на бунарот, додека сè уште се однесува механички како позната низа на цевки OCTG.

Клучна инженерска точка е тоа што топлинските перформанси не се одредуваат само од изолациониот материјал. Во службата на терен, загубата на топлина е силно под влијание на стабилноста на прстенот, крајниот-интегритетот на заварот и термичката контрола-површината на спојницата по повторено температурно цикирање. Затоа, претходно{4}}напрегнатите изолирани цевки се особено релевантни за циклична услуга на пареа, а не само за сервисирање со стабилна-температура.

Семејството на производи може појасно да се разбере преку пет директни-насоки за употреба: тешко-термално обновување на нафтата, спречување на топење на вечниот мраз во полињата со нафта и гас, против-восочни бунари, геотермално греење и производство на електрична енергија и извори на топли-изворни извори. Ова помага да се покаже дека опсегот не е ограничен само на вбризгување на пареа; може да се избере и според должноста за зачувување на топлина во-топла вода и геотермална услуга.

Топли-изворни бунари

За развој на топла-пролет, вредноста на изолираната цевка или изолационата цевка не е само да се намали загубата на топлина, туку и да се задржи повеќе корисна топлина достапна од длабочина до излез. Во такви проекти, повисоката излезна температура и постабилното зачувување на топлината може да ја подобрат комерцијалната вредност на бунарот и да ја намалат загубата на температурата за време на испораката.

За да се олесни прегледот на моделот, информациите за големината во овој дел се распоредени во посебни групи на табели. Првата табела ја опфаќа стандардната фамилија на големини на цевки со изолација од вакуум што главно се користи за вбризгување на пареа, производство на тешко-масло и други термички услуги на нафтено поле. Втората група на табели додава големини на преднапрегнати изолирани цевки и степени на изолација за циклична топлинска должност. Третата табела ги прикажува вообичаените модели на цевки со октална изолација кои се користат подиректно во услугата за зачувување на геотермалната-размена и топла-пролетна топлина-. Одржувањето на овие фамилии со големини одвоени го олеснува прегледот на RFQ и помага да се разликуваат конвенционалните термални низи на нафтено поле од конфигурациите на цевките за геотермална изолација-.

Цевките со октална вакуум изолација се достапни во следната репрезентативна фамилија за големини за апликации за нафтени полиња и{0}}пареа.

За проекти со повторен термички циклус, достапна е и група на големини на цевки со преднапрегнати изолирани цевки заедно со класификација{0}}од квалитет на изолација. Овие вредности најдобро се прикажани под стандардната табела VIT како дополнителна референца за избор на термички-услуги, особено кога купувачите треба да ја споредат големината, обвивката за поврзување, тежината на единицата и перформансите на изолацијата во истиот чекор на преглед.

За геотермално греење, производство на геотермална енергија и топли-изворни бунари, семејството на производи дополнително вклучува посебна серија модели на октални изолациски цевки. Прикажувањето на овие модели во независна табела ги прави апликациите за геотермална и топла-вода полесна за споредување без да се мешаат со парните-големини на сервисните цевки и им дава на купувачите појасна почетна точка за дизајнот на каналот за зачувување на топлината и изборот на моделот.

За да се олесни изборот на инженерството, цевките со октална изолација се нудат во неколкутермички оценки:

• Одделение Б– λ ≈ 0,06-0,04 W/(m· степен )
• Одделение В– λ ≈ 0,04–0,02 W/(m· степен)
• Одделение Д– λ ≈ 0,02-0,006 W/(m· степен степен )
• Одделение Е– λ ≈ 0,006-0,002 W/(m· степен)

Колку е поголема оценката, толку е помала загубата на топлина по метар и толку подобродолен-квалитет на пареаза дадена состојба на површината. Нашиот инженерски тим може да моделира загуба на топлина наспроти длабочина за да можете да ја видите разликата помеѓу обичните цевки, основнипред{0}}изолирани цевкии високо-октален VIT долж вашиот специфичен профил на бунар.

За практичен избор, термичката оценка треба да се прочита заедно со сервисната должност. Во проектите за-вбризгување на пареа и тешко-масло, пониската топлинска спроводливост значи повисок квалитет на пареата на длабочината на резервоарот и помалку несакан пренос на топлина во анулусот. Во проектите за геотермална и топла-пролет, помала топлинска спроводливост значи повисока излезна температура и повеќе употреблива топлина на површината. Затоа изолациониот степен треба да биде поврзан со енергетскиот биланс на проектот, а не да се третира како изолиран каталошки број.

За купувачите на изолирани цевки, клучните прашања не се само „какви големини имате?“, туку:

• Колку загуба на топлина всушност можам да заштедам во мојот бунар?
• Дали дизајнот е оптимизиран за длабоко-вбризгување на вода, пареа или услови на копно?
• Може ли да ги видам k-профилот на вредноста и температурата пред да нарачам?

За да одговорите на овие, Octal третираизолирани цевкикако инженерски систем, а не еден-тип-одговара- на сите производи.

Во практичната дизајнерска работа, изолираните цевки се избираат според целта на услугата, топлинската должност и добрата состојба, а не само по OD. Прегледот вообичаено започнува со оперативната цел: зачувување на квалитетот на пареата до длабочината на резервоарот во CSS или SAGD бунари, ограничување на истекувањето на топлина до прстенот при длабоко-производство на вода, намалување на падот на температурата во восокот-наклонети на копнени бунари, заштита на замрзнати формации во области со трајни мразови или зачувување на потопли води3} Оттука, низата на цевките се дефинира со степенот на изолација, целта за вакуум на прстенот, распоредот на поддршката, термичката контрола на поврзувањето и услугата-потребата при повторен термички циклус.

Овој пристап им дава на купувачите покорисна основа за споредба во фазата на проектот. Наместо да се споредуваат цевките само по големина и тип на навој, изборот може да се провери според очекуваната загуба на топлина, температурата на дното-дупката или излезот, температурата на прстенот, соодветноста на бунарот-длабочината и дали конструкцијата е наменета за вбризгување на пареа, длабоко-обезбедување на проток на вода, копнено топлинско зачувување{4}на копно топлинско задржување{4}. Тоа е и логиката на деловите подолу: прво конфигурација, потоа-контрола на пренос на топлина во прстенот, потоа k-моделирање на вредност и температура, и на крајот работниот век и опсегот на должина.

1. Конфигурации прилагодени на условите на теренот
Наместо единствена конструкција, Octal нуди неколку конфигурации за изолација изградени на истиот концепт на беспрекорна внатрешна/надворешна цевка. За длабоко-производство на вода се фокусираме на долгорочна-стабилност и многу ниски k-вредности за да ја контролираме температурата на анулусот и ризикот од хидрати; за проекти со пареа (CSS / SAGD) ја нагласуваме висока-температурна способност и отпорност на термички циклус; за копнени бунари и заштита од вечен мраз, ја балансираме јачината на изолацијата со трошоците и механичките оптоварувања. Секоја конфигурација е дефинирана според степенот на изолација, нивото на вакуум и поставеноста на внатрешната поддршка, така што можете да ја усогласите низата VIT на вашето поле наместо да го прилагодувате полето на цевката.

2. Контрола на конвекција, спроводливост и зрачење во анулусот
Нашите дизајни комбинираат три механизми за намалување на преносот на топлина помеѓу внатрешната и надворешната цевка:

• Контрола на конвекција– анулусот се евакуира до одредено ниво на вакуум или се полни со инертен гас каде што е соодветно, така што останува минимална течност за носење топлина со конвекција. Добивачите во анулусот помагаат да се одржи оваа состојба во текот на животот на бунарот.
• Контрола на спроводливост– внимателно распоредените потпори ги одржуваат внатрешните и надворешните цевки подредени додека ја минимизираат површината на металниот контакт, одржувајќи го изолациониот јаз дури и при оптоварување и температурни промени.
• Контрола на зрачење– повеќеслојната изолација со рефлектирачки и не-спроводливи слоеви (слично во принцип на MLI системите) го намалува преносот на топлина на зрачење при високи температури на пареа.

Онаму каде што е потребно, се нанесува дополнителна изолација околузаедничка областза врските да не станат „жешки точки“ во низата.

3. k-перформанси базирани на вредности и термичко моделирање
Термичките перформанси се изразуваат како аk-вредност(загуба на топлина во BTU/hr·ft· степен F или W/m· степен). Октално изолираните цевки се достапни во неколку k-појаси на вредности, од длабоки-нивоа на вода дизајнирани за многу мало истекување на топлина, до повисоки-k, но поекономични оценки за умерена-температурна услуга на брегот.

За проектна работа, нашиот инженерски тим може:

• пресметајте k-вредности за избраната конфигурација на изолираната цевка,
• трчајтемпература-наспроти-профилите за длабочиназа вашата специфична геометрија на бунарот и
• споредете ги сценаријата како што се „конвенционални цевки наспроти изолирани цевки“ или „средно-наспроти високо{1}}одделение VIT“.

Ова ви дава јасен приказ на квалитетот на пареата на долната-дупка, температурата на обвивката/анулусот и температурата на излезот на површинатапредсе обврзувате на дизајн на жици.

Поедноставена споредбена табела подолу покажува колку пониската топлинска спроводливост е поврзана со поголема топлинска-моќ на извлекување при различни услови на температурата на дното-дупката.

Истата инженерска логика се протега и во геотермалните и{0}}апликациите за топла вода. Три термички-концепти за канали на долна дупка се дефинирани како Шема А, Б и В. Шемата А претставува бунар без ефективен изолиран третман, каде што повеќе топлина се апсорбира и се губи во делот за складирање топлина-. Шемата Б применува изолација на дел од делот за да се подобри ефикасноста на користењето на геотермалната енергија. Шемата В гради поцелосен канал за зачувување на топлината-на долната дупка, така што искористувањето на геотермалната енергија може дополнително да се турка, особено во бунарите со повисока-топлина. Ова е важно затоа што го поврзува изборот на цевки со перформансите на{10}зачувување на топлината на системот наместо само со големината на цевката.

Друга патека на апликација е коаксијалната патека за размена на топлина-со помош на обвивка и централни-аранжмани на цевки, каде што изолационата цевка се користи за зачувување на покорисна геотермална енергија долж бунарот. За проектите за производство на геотермално греење и електрична енергија-, изборот обично се води според температурата на излезот, стапката на циркулација, единечно-извлекувањето на топлина и годишното производство на топлина, а не само OD и типот на навој.

Репрезентативен случај PERT II е наведен подолу за да се покаже како температурата на излезот и моќноста на еден бунар се оценуваат под дефинирана геотермална работна состојба.

Типичните геотермални конфигурации вклучуваат обвивка од 273,05 × 11,43 mm со 178 × 135 / 194 / 154 mm соодветни димензии на изолираниот канал за бунари од околу 4000–4500 m и околу 3750–4500 kW 1 mm 40×5 излез. Распоред на класа 140 × 100 / 154 mm за бунари од околу 3100 m и приближно 1250–1500 kW, обвивка од 219,1 × 10,16 mm со распоред од класа 140 × 100 / 154 mm за околу 3000 m 2 1000 и груби бунари. × 9,19 mm обвивка со распоред од класа 114 × 81 / 127 mm за бунари од околу 2500–3000 m и приближно 750–1000 kW, и обвивка 139,7 × 7,72 mm со распоред од 89 × 62 / 99 mm2 0, приближно 0,00– 400–600 kW.

За полесно усогласување на проектот, геотермалната рута е дополнително групирана во серии H2000, H3000 и H4000. Во практична смисла, тие претставуваат прогресивно подлабоки и повисоко-излезни геотермални решенија, помагајќи им на купувачите да ја усогласат добро длабочината и топлината-целата за извлекување со правилната изолација-трасата на цевките.

Директната споредба на перформансите, исто така, помага да се разјасни каде изолацијата-цевководот додава вредност наспроти PERT II. Топлинската спроводливост на PERT II е околу 0,42 W/(m·K), наспроти помала од 0,02 W/(m·K) за октална изолациона цевка. Во 70 степени за дупче-споредба на температура, топлинската-моќта на вадење е околу 375 kW за PERT II и околу 650 kW за октална изолација цевка, што претставува зголемување од околу 275 kW, или приближно 73%. Во друга споредба за бунар од 2500 m со околу 60 степени на дното-температура на дупката, проток од 30 m³/h и 20 степени повратна-состојба на вода, PERT II достигнува околу 26 степени излезна температура и 210 kW единечна-бунарска моќност, додека окталната изолациона цевка достигнува околу 53 kW и достиг на октална изолација 53 степени, единечна-топлина-моќ на извлекување за околу 243 kW, или приближно 116%.

Споредбената табела подолу ја резимира истата основа за тестирање и разликата во перформансите помеѓу PERT II и Octal изолационата цевка.

4. Дизајнирани опции за работен век и должина
Цевките со октална изолација се произведуваат воОпсег 2 и опсег 3 должинисо дизајнерски век усогласен со долготрајно-длабоко-инјектирање на вода, пареа- или геотермална услуга. Интегритетот на вакуум, перформансите на изолацијата и заварите се квалификувани да издржат долги години термички циклус, така што вредноста k- што ја гледате во дизајнерскиот модел е вредноста k- што можете да ја очекувате на терен.

Октално изолираните цевки се изградени на познатите класи на цевки API 5CT:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 и други високи-оценки за јачина за HPHT бунари
• Стандардна врска еAPI BTC, а ние исто така можеме да обезбедиме:
• плински-тесни специјални врски (на пр. метални-на-премиум метални навои слични во перформансите на високи-гасни цевки-бунари со висока завршница).
• интегрални и полу{0}}опции за клиренс-критични облоги.
• соодветни изолирани зглобови за кученце, вкрстувања и додатоци.

Ова значи дека ги добивате топлинските предности навакуумски изолирани цевки, но вашата екипа на опремата сè уште ја води со познати практики за ракување со OCTG.

Податоците за репрезентативно ниво-може да им помогнат на купувачите да ги прегледаат кандидатските производи пред финализирањето на RFQ. Вообичаените модели на цевки за изолација- вклучуваат:

· 140 × 100- 5-1/2" BTC, врска OD околу154 мм, единица тежина околу31 kg/m, референтна должина околу1429 см, надворешна-класа на цевкиN80 139.7 × 6, надворешна-јачина на притисокот на цевката околуПоголема или еднаква на 23 MPa, внатрешна-класа на цевкиN80 108 × 4, внатрешна-јачина на притисок на цевката околу поголема или еднаква на36 MPa, топлинска спроводливост при должност од 100 степениλ < 0,02 W/(m·K)

· 189 × 62 - 3-1/2" NU, врската OD околу108 мм, единица тежина околу15,2 kg/m, референтна должина околу39 стапки, надворешна цевкаN80 89 × 4,надворешна-јачина на притисок на цевката околуПоголема или еднаква на 25,8 MPa, внатрешна цевкаJ55 70 × 4, внатрешна-јачина на притисок на цевката околуПоголема или еднаква на 38 MPa, топлинска спроводливост при должност од 100 степениλ < 0,02 W/(m·K)

· 1219 × 182- 8-5/8" SC, врска OD околу233 мм, единица тежина околу65,7 кг/м, референтна должина околу70 стапки,надворешна цевка 20# 219 × 7, надворешна-јачина на притисокот на цевката околуПоголема или еднаква на 9 MPa, внатрешна цевка20# 196 × 6, внатрешна-јачина на притисок на цевката околуПоголема или еднаква на 13 MPa, топлинска спроводливост при должност од 100 степениλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, врска OD околу127 мм,единица тежина околу22,6 kg/m,референтна должина околу96 стапки, надворешна цевкаN80 114 × 5,надворешна-јачина на притисок на цевката околуПоголема или еднаква на 24,3 MPa, внатрешна цевкаN80 89 × 4, внатрешна-јачина на притисок на цевката околуПоголема или еднаква на 43 MPa, топлинска спроводливост при должност од 100 степениλ < 0,02 W/(m·K)

Овие детали се важни бидејќи набавката на изолирани-цевки ретко се решава само од термичките перформанси. Типот на поврзување и OD на спојката влијаат на просторот за работа, компатибилноста со постојната структура на бунарот и практичноста на инсталацијата на теренот. Додавањето на овие детали на ниво на модел- на страницата ја прави дискусијата покорисна и за инженерски преглед и за споредба при купување.

Нашата рута на производство на изолирани цевки е дизајнирана околу сигурноста на вакуумскиот анулус, како и механичките перформанси:

1. Бесшевна подготовка на цевки– надворешните и внатрешните цевки се произведени од топло-валани бесшевни цевки, исечени до должина, термички-обработени и 100 % NDT-проверени. Површините се пукаат-за да се обезбеди добро врзување и чистота.
2. Монтажа на изолација– внатрешната цевка е обвиткана или пакувана со перлит/стаклена волна, рефлектирачка фолија и разделници според избраната термичка класа, а потоа се вметнува во надворешната цевка.
3. Пред-растегнување и заварување– контролирано пред-истегнување се нанесува на внатрешната цевка, потоа двата краја се заваруваат за да се затвори прстенот додека се одржува усогласувањето.
4. Вакуумска обработка– анулусот се евакуира до наведеното ниво на вакуум; добивачите се активираат за да се одржи низок притисок во текот на животниот век на жицата.
5. Тестови за интегритет на истекување и вакуум– се тестираат заварите и вакуумските порти (НДТ и тестови за истекување) за да се потврди затегнатоста на анулусот.
6. Тест за топлинска спроводливост– примероците од спојниците од секоја серија се подложуваат на λ тестирање за да се потврди степенот на изолација.
7. Навојување и доработка– врските се обработуваат, се мерат со API 5B или врвни цртежи, навоите се фосфатирани и заштитени, а зглобовите се означени и пакувани за транспорт.

8. Целосниот синџир на тестови– механичка, NDT, вакуумска, термичка и проверка на навој – е врзана заброј на топлина и број на зглоб, и документирани во EN 10204 3.1 / 3.2 пакети за одобрување на проектот.

Патеката на производство може да се опише поексплицитно како-подготовка и нарушување на крајот на цевката, термичка обработка, проверка, сечење со фиксна-должина и чистење на внатрешна/надворешна површина; завиткување на алуминиумска фолија и материјали за изолација; склопување на надворешни и внатрешни цевки; пред-истегнување и заварување; вакуумска екстракција со проверка на истекување и рендгенска проверка; анулус-вакуумска стабилизација; Тестирање на топлинска-спроводливост; и завршни операции како што се нишки, хидротест и пакување за извоз. Овој дополнителен опис на процесот вреди да се додаде бидејќи на купувачите им дава појасна патека за прифаќање од необработена цевка до завршен изолиран спој.

Од гледна точка на набавка, комерцијалното прашање не е само дали производот започнува со мала загуба на топлина, туку дали прстенот останува запечатен, дали областа на заварувањето останува стабилна по термичкиот циклус и дали готовите споеви може да се ослободат со повторливи навојни и записи за инспекција што може да се следи. Ова е причината зошто делот за QA треба да остане поврзан со термичкиот тест, интегритетот на вакум, NDT, проверката на поврзувањето и документацијата заедно наместо да ги третира како посебни барања.

Многу резултати од пребарувањето заизолирани цевкивсушност се однесуваат на површински производи како што сепретходно изолирана PEX цевказа централни-загреани јамки,претходно изолирани бакарни цевкиза HVAC,изолирана термичка цевказа електрични кабли, или брендирани предмети какоДекрон изолирана цевкасе користи во индустриска инструментација. Овие производи се корисни во нивните области, но тие сене е дизајниран за надолу-услуга со дупка од 350-400 степени, големи оптоварувања со колапс или барања за API 5CT.

Octal обезбедува различна категорија:челични вакуумски изолирани цевки за нафта, гас и геотермални бунари. Нашиот производ:

• користи челични цевки од API 5CT-, наместо пластика или бакар.
• е дизајниран да носи пареа и произведени течности под висок притисок на длабочина.
• се интегрира со жици на обвивка OCTG, опрема за бунари и алатки за дупчиња-.
• и поминува низ истото ниво на OCTG тестирање како производните цевки, покрај вакуумските и термичките тестови.

Значи, ако вашиот проект има потребапретходно изолирана PEX цевкаилипретходно изолирани бакарни цевкиза површинските линии, тоа се посебни производи; кога ви треба изолирана челична цевка која може да преживее во самиот бунар,Октална вакуумска изолација на цевкие соодветно решение.

Octal обезбедува различна категорија: челични вакуумски изолирани цевки и изолациски цевки за нафта, гас, геотермална и{0}}бунари за топла вода. Производот е изграден на челични цевки наместо на пластика или бакар, е дизајниран да носи пареа или топла течност во добри услови, се интегрира со OCTG жици и опрема за дупчиња и поминува низ механичка, термичка, вакуумска и поврзана контрола на квалитетот-.

Уште една разлика е тоа што оваа фамилија на производи не треба да се сфати само како парни-цевки за инјектирање на нафтени извори. Вклучува и изолација-провод на цевки за геотермално греење, производство на геотермална енергија и топли-изворни бунари, каде што вредноста се мери со повисока излезна температура, подобро зачувување на топлината и посилна ефикасност на единечна-топлинска-извлекување на бунар.

Контактирајте сега

Најчесто поставувани прашања





Најчесто поставувани прашања 1 – Кога треба да користам изолирани цевки наместо обични цевки?

Користетевакуумски изолирани цевкиво вбризгување на пареа (CSS / SAGD), длабоки-водо тешки-нафтени бунари, геотермални и вечни замрзнати бунари или каде восок, хидрати или висока температура на прстенот се проблем. Ја намалува употребата на гориво, ја штити обвивката и помага да се одржи производството.

Најчесто поставувани прашања 2 – Кои големини и оценки се достапни за изолираните цевки?

Ние снабдувамеизолирани цевкиврз основа на API 5CT цевки од2-7/8"×1,9" до 7"×5-1/2", во оценки како што се сериите N80, L80 и Q125, со BTC или премиум гас-тесни врски, R2/R3 должини и соодветни изолирани зглобови за кученце.

ЧПП 3 – Која температура и k-вредности можат да се справат со октално изолирани цевки?

Octal Pipe VIT е дизајниран до околу400 степенипареа или топла вода. Различните степени на изолација нудат ниски k-вредности до околу0,002-0,006 W/(m· степен), давајќи многу помала загуба на топлина во бунарот од конвенционалните производствени цевки.

Сертификати



CE сертификат

ISO 9001 сертификат

API Q1 сертификат

ABS сертификат

Сертификат AP-5L

Сертификат API-5CT



Тип на услуга:вбризгување на пареа (CSS / SAGD), тешко-производство на нафта, длабока-вода, геотермални, вечен мраз бунари

Структура:концентрична двојна-безшевна челична цевка, евакуиран прстен со повеќеслојна изолација

Опсег на големини (надворешен × внатрешен):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Должина:Опсег 2 (R2) и опсег 3 (R3), достапни се изолирани зглобови за кученце

Оценки на челик:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 и други оценки API 5CT

Врски:API BTC како стандард, опционални гасни-тесни премиум врски

Термички оценки (k-вредност):повеќе нивоа на изолација, k до приближно . 0.002–0,006 W/(m· степен ) во зависност од степенот

Макс. работна температура:до околу 400 степени (зависен од апликацијата-)
